A turbófeltöltő (2) járókerei tervezése és elemzése

Kiadási dátum:2021-08-26

FEA EREDMÉNYEKnikkel ötvözet

A összalakváltozás, egyenértékű feszültségek elemzés, egyenértékű törzs elemzés Anikkel ötvözet ábrán látható 17, 18, illetve 19 . A teljes hőáram és directional hőáram elemzés anikkel ötvözet a 20. ábrán látható, és 21 respectively. Ugyanezt az eljárást követtük a statikus szerkezeti elemzése és a termikus analízis anikkel ötvözet, mint a szerkezeti acél és titán alloy. Ugyanez kényszer és a forgási sebesség minősül.

图片16.png                  Figure 15. teljes hőáram Titán ötvözött


Figure 16. Irányított hőáram Titán ötvözött

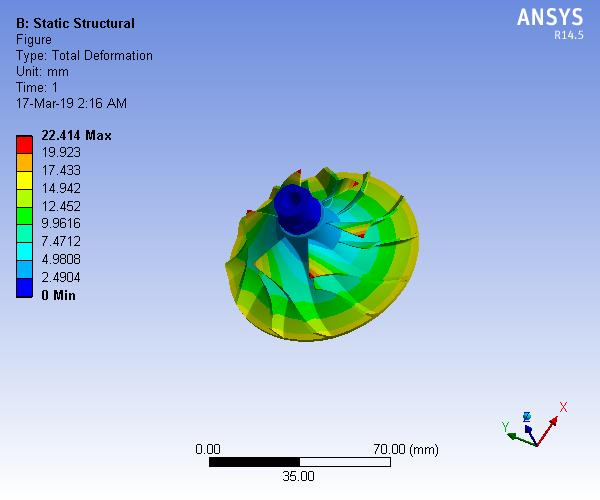

Figure 17. összalakváltozás Nikkel ötvözet

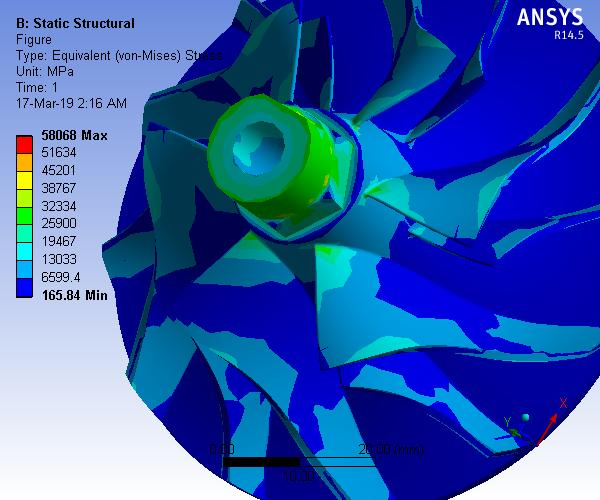

Figure 18. egyenértékű stressznikkel ötvözet


Figure 19. egyenértékű törzsnikkel ötvözet

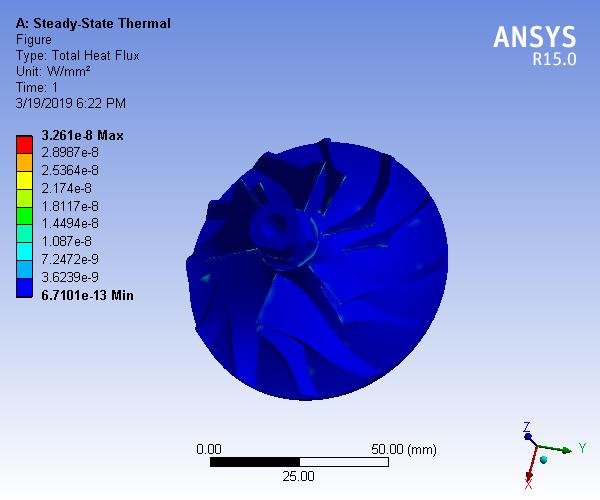

Figure 20. teljes hőáram anikkel ötvözet

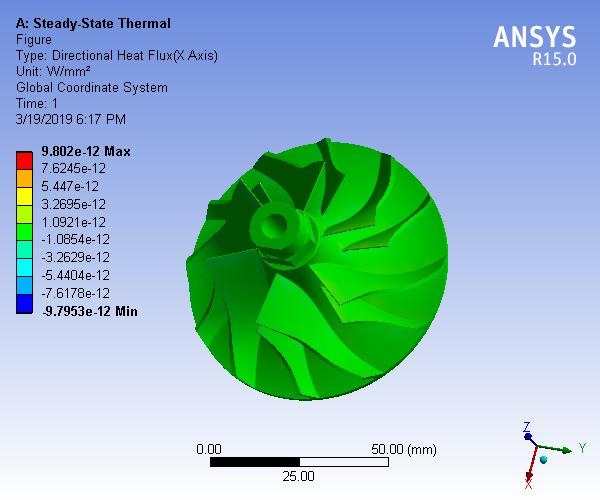

Figure 21. Irányított hőáram anikkel ötvözet

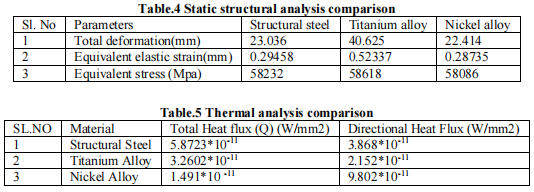

A 4. és 5. táblázat mutatja, az összehasonlító statikus szerkezeti analízis eredményei és termikus analysis eredmények minden a három anyag tekinthető ebben a vizsgálatban. Az összehasonlítás graphs mind az öt paraméter vettek részt a vizsgálatban van ábrázolva a 22-től 26 respectively.

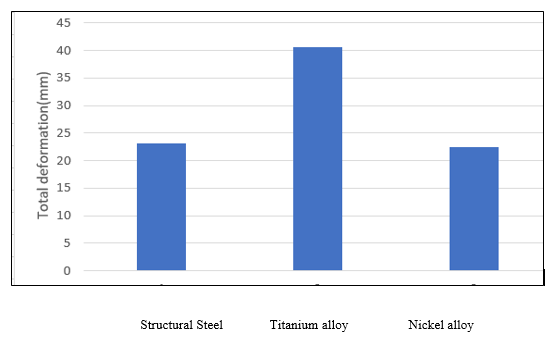

Figure 22. összehasonlítása összalakváltozás

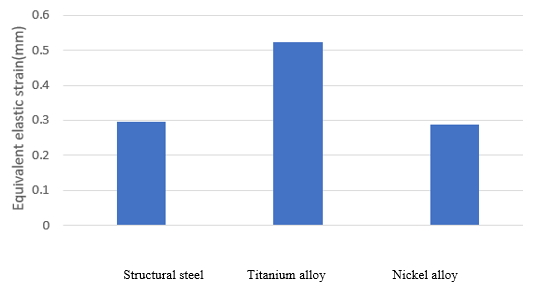

Figure 23. összehasonlítás az egyenértékű elasztikus törzs

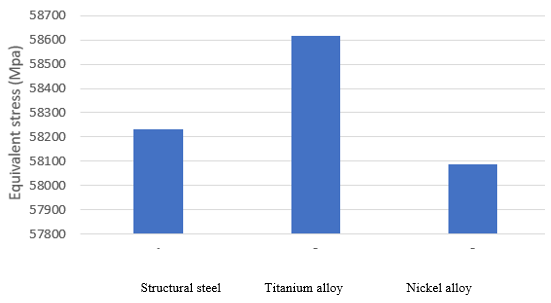

Figure 24. összehasonlítása egyenértékű rugalmas feszültség

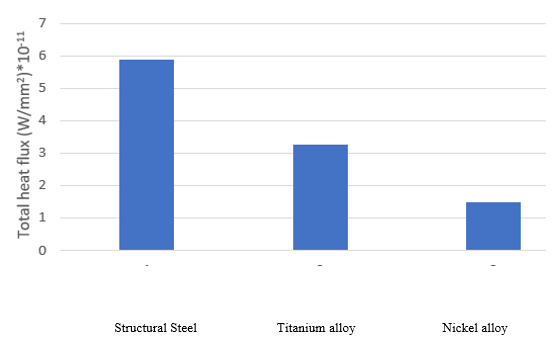

Figure 25 . összehasonlítása teljes hőáram

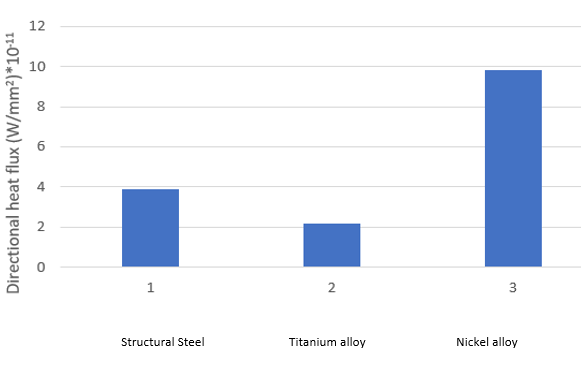

Figure 26. összehasonlítása Directional hőáram


A feletti látható grafikonok világosan mutatják az összehasonlítás között szerkezeti tulajdonságok between a három anyagok. A három anyag Titanium tűnik, hogy részt több deformáció, mint a Nikkel ötvözet és Szerkezeti acél. A fenti bemutatott grafikonok világosan mutatja, az összehasonlító között termikus tulajdonságait a három anyagok. Az irányított hőáram anikkel ötvözet a legmagasabb a három anyagok, de mivel a teljes hőáram legalábbisnikkel ötvözet, ha összehasonlítjuk a titán ötvözet és szerkezeti acél.


CONCLUSION

A-analízist végeztünk a járókerék a turbófeltöltő segítségével ANSYS.Az elemzés része a modell a járókerék felhasználásával jött létre CREO és a files mentett STEP formátumban és importált ANSYS. Az elemzés hajtjuk out az újratervezett modell különböző anyagok (szerkezeti acél,nikkel ötvözet és a titán ötvözet), és az eredményeket összehasonlítjuk. A fenti eredmény összefoglaló Tábla arra a következtetésre jutottunk, hogy anikkel ötvözet találtak jobb, mint a szerkezeti acél és Titanium ötvözet. A fenti adatokból azt figyeltük meg, hogy a minimális feszültséget, és

deformation kapjuk anikkel ötvözet. Szintén a teljes termikus fluxus által indukált a impeller alacsony volt az anyagnikkel ötvözet. Így a járókerék tudott ellenállni Még több stressz és a hőmérsékletet, hanikkel ötvözetet alkalmaztunk. Tehát arra a következtetésre jutunk, hogy anikkel ötvözet a leginkább találó anyag közül kiválasztott három anyagok a járókerék a

turbocharger.
