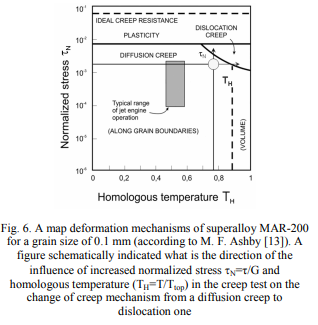

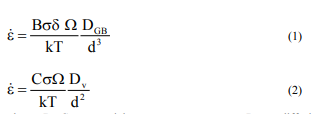

Analysis a térkép a deformációs mechanizmusok azt jelzi, hogy plasztikus deformáció a folyamat szuperötvözet kúszási előfordulhat eredményeként diffúzió vagy zavar kúszás függően a vizsgálati feltételeket (hőmérséklet és a stressz). A feltételek a diffúziós kúszási egy olyan modell alapján a RL Coble és Nabarro-Herring állandósult kúszási sebességét jelentősen függ a szemcseméret, és ismertetjük a kapcsolatok (1) és (2), illetve a [12-14]:



where ;: b, C - anyag állandók, σ - stressz, Dgz - diffúziós együttható az egész szemcsehatárok, b - a Burgers vektor, k - Boltzmann állandó, T - abszolút hőmérséklet, d - szemcseátmérőjű., Ω - atomi térfogat, d - effektív vastagsága, Dv - Lattice diffúziós együttható while esetén esetén zavar kúszás mechanizmus ez által leírt kapcsolatban (3), ésnem függ a szemcseméret:





where ;: a,n - anyag állandók τ -nyírófeszültség, Def-diffusion együttható, G -nyírási modulus b - a Burgers vektor, k - Boltzmann állandó, T - abszolút hőmérséklet, d - szemcseátmérőjű.



--







&#&\\ t E anyag a diszlokációs kúszás következtében, a térfogat diffúzió (Nabarro#hering modell) és a gabona határok (Cobe'model) egyidejűleg különböző intenzitással történhet. A hozzájárulás minden ilyen folyamatok a deformáció függ a hőmérséklettől, a stressz, szemcseméret és a szerkezet a saját határait [12-13].-=

3.

--A Az eredmények megvizsgálása és az eredmények megvitatása-""



-



-

-=----



/



==-/



/----

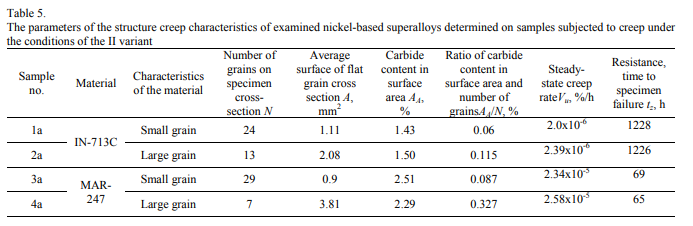

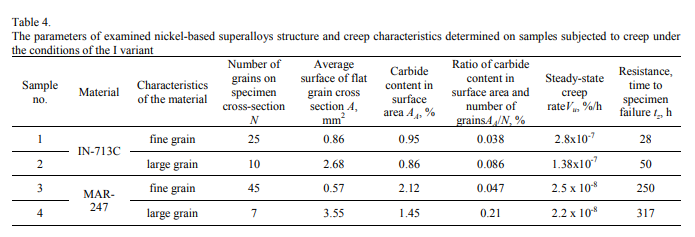

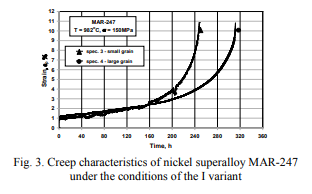

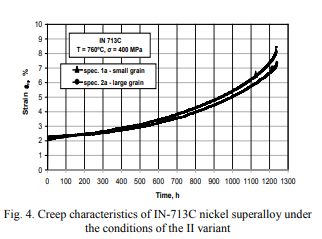

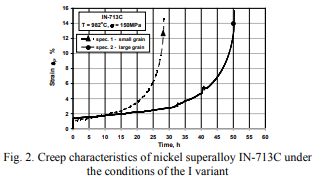

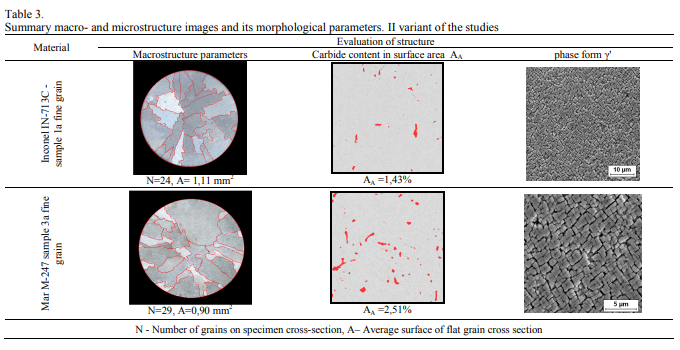

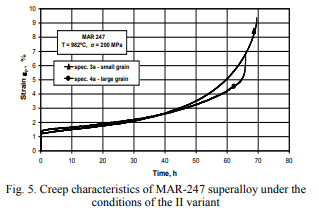

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n A kúszás teszteket táblázatban mutatják be. 3. A mikroszkópos megfigyelésre szolgáló készítményeket a márvány \\n \\n39 s reagensben alkalmazták. 4. és 5. táblázat A vizsgálati minták Macro \\ NAND mikrostruktúráinak kiválasztott morfológiai paraméterei. A makrostruktúra alapvető paramétereit Metilo program segítségével értékelték. A vizsgálatokat a határokon \\nsections minták (d0 \\n 6 mm), miután a kúszási teszt. \\ N \\n \\n \\n \\n \\n \\n \\n \\nMetallographic vizsgálatok azt mutatják, hogy a hatás csak térfogat módosítása volt az A SuperAloys-ban a durva \\ngreded struktúra kialakulása, valamint egyidejű térfogat és felületi módosítás a finom \\ngngrained struktúra kialakulását eredményezte (4. és 5. táblázat). Tanulmányok a kiválások karbid fázis, jelentős a szempontból, hogy erősítse a vizsgált ötvözetek és fenntarthatóságát kúszási körülmények között végzett anagyobb felületi AA szuperötvözet MAR \\n247 (4. és 5. táblázat). Elsődleges karbidek, elsősorban \\nkinai karaktereként \\n a gabonák határainak területén [2]. A 4. és az 5. táblázat összefoglalja a vizsgált superalloys makrostruktúra sztereológiai paramétereit a kúszás jellemzőihez képest, mint például a minta repedési idő TZ, állandó kúszási sebesség vu. Ezek az értékek fontosak azokat a tényezők meghatározásában, amelyek meghatározzák az anyagok stabilitását magas \\ntemperature kúszás alatt. \\n \\n \\n \\n \\n \\n \\n \\n \\nFigure 2. és 3. jellemzőket mutat, a kúszás szuperötvözetek IN713C és MAR \\n247 alapján kifejlesztett kúszás elvégzett vizsgálatok szerint az I. változatot a tanulmány \\n \\n. \\n \\n \\n \\n \\n \\n \\n \\nAz esetében szuperötvözet IN \\n713C stabilitása jelentősen függ a méret a macrograin, és eléri a t érték \\n 50 órán át egy mintát egy durva \\ngrained struktúra, és 28 órán át a minta a patkó és a felszíni módosítás eredményeként (4. táblázat). Hasonlóképpen, az ötvözet magas \\ntemperature kúszásakor a MACROGRIA méretét alapvetően befolyásolja a mintákat. Stabilitás a minták durva \\ngrained szerkezet több mint 20% -kalnagyobb, mint az aprított gabonát mintákat. \\ N \\n \\n \\n \\n \\n \\n \\n \\nas kitűnik bemutatott adatok a 4. táblázatban stabilitását A vizsgált anyagokat továbbá erősen függött a mikrostruktúrájukban ismertetett AA karbidok területétől. Ezt a hatást jól illusztrálják az AA \\nN új paraméter, (a karbidok felülete a mintaasztalon található gabonafélék száma, 6. táblázat). Függetlenül attól, hogy a vizsgált szuperötvözetnövekedése ebben a paraméterben a stabilitást a kúszási vizsgálati tzwas magasabb, és az állandósult kúszási sebességét Vu, elérte alacsonyabb értékeket (lásd 4. táblázat). \\ N \\n \\n \\n \\n \\n \\n \\n \\ A kutatás és az elemzés eredményei azt mutatják, hogy a szemcsehatárokon áthaladó diffúziós kúszás meghatározta a folyamatos kúszás sebességét, és a befejezett tesztek stabilitását (4. táblázat). Feltételezhetjük, hogy az adott körülmények között az I. vizsgálati variáns (t \\n980 ° C, σ \\n150MPa) stabilitás (idő, hogy a minta törés) alatti diffúzió kúszási meghatározva a csúszás az egész szemcsehatárok. Kondicionálta a repedések kialakulásának ésnövekedésének folyamatát. Ebben az esetben a szuperlandi stabilitásának meghatározó tényezője a karbidok felületének aránya a minta keresztszemcsébe (AA \\ NN). Ennek a kifejezésnek a magasabb értéke az anyagnagyobb stabilitásának felel meg egy kúszásvizsgálatban. tesztek (ábra. 4, 5, Tab. 5) azt jelzi, hogy,növelésével az axiális feszültség σ. (amelyeknövekedését eredményezinormalizált stressz τ \\ng)nem befolyásolja a macrograin méretét a Creed stabilitás volt megfigyelhető mind az esetben a Superalloy N173C és Mar \\ N247 (4. és 5. ábra). A kúszós tartósság különbsége csaknéhány óra volt. Ez azt mutatja, hogy ilyen kúszási vizsgálati körülmények az anyag deformációs folyamat zajlik elsősorban alatt diszlokáció mechanizmus, ahelyett, a korábban megfigyelt (ábra. 2, 3) alatt Nabarro \\nHerring mátrix diffúziós mechanizmus (térfogat), és az egész szemcsehatár által Coble ( Ez az anyag stabilitásánaknövekedését eredményezte, durva \\ng-os struktúrával). Leírt hatása a kúszás vizsgálati paraméterek megváltozásáról szóló anyagok alakváltozás (torzítás) mechanizmusoknövekedése miatt az axiális feszültség σ jól magyarázza a 6. ábra \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
