---&A jelen munkája azt mutatja, hogy a hőt expanziós kísérletek a C-solvus hőmérsékletének mérésére használhatók anégy NI-base-sings-ncrystal superalloys (sx), az egyik, a három újrafree változatok. A CMSX

4 esetében a kísérleti eredmények jó egyetértéssel rendelkeznek a Thermocalc használatával kapottnumerikus termodinamikai eredményekkel. A

--three kísérleti Re&free ötvözetek, a kísérleti és a számított eredmények close.Transmission elektronmikroszkópia azt mutatja, hogy a kémiai összetétele a cand a Cphases lehet ésszerűen jól megjósolt. Használunk rezonáns ultrahang

spectroszkópiát (RUS), hogy megmutassuk, hogy a rugalmas együtthatók hogyan függnek a kémiai összetételektől és a hőmérséklettől. Az eredményeket az irodalomban a korábbi eredmények fényében tárgyaljuk. Igénylő területek további munkára van jelölve.

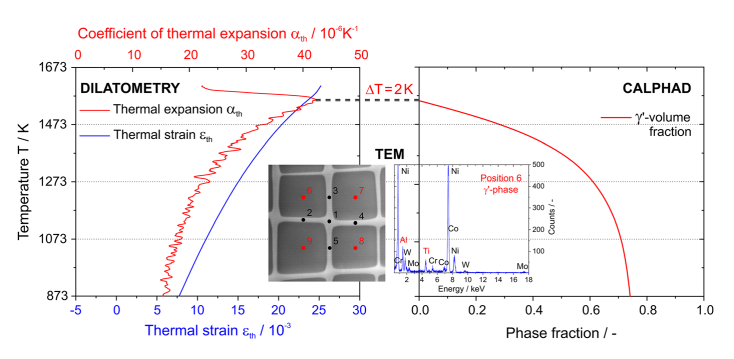

GRAPHICAL KIVONAT



Introduction

--NI-based egyetlen-crystal szuperötvözetek (SxS) alkalmazunk tomanufacture turbinalapátok, amelyek működnek feletti hőmérsékleten 1000 ° C szemben kell aload spektrum, amely magában foglalja a kúszás, hőfáradási és forró korrózióval. A kúszás erőssége, az ellenállás a törzs lassú, de folyamatos felhalmozásával szemben, rendkívül fontos. Jól ismert, hogy a SxS támaszkodnak azok erősségét egy mikrostruktúra, amely al&micrometer téglatest c-particles-(kristályszerkezet: megrendelt L12-phase; térfogathányada: 70 tf.%), Amelyek elválasztva vékony c&channelek (kristályszerkezet: FCC; térfogat frakció: közel 30 térfogat%), pl. [1-4]. Mindkét fázis kristályszerkezete hasonló, így a magas hőmérsékletű hűtés során a megrendelt C-ortikumok koherensen-csapadékot okozhatnak a C-matrixban. A két fázis D rácsállása különbözik. Nibase single

crystal

&-&crystals, az egyik gyakran megtalálja: DC-\\ dc. A hozzárendelt rácsolatás elasztikus törzse energiát eredményez, pl. [5, 6]. Ez rosszul sikerült ésnéhány következményei, például annak hatása az alakja c&particles,a Peach-Köhler ható csatorna ficamok, a rafting és a kialakulását felületi zavar hálózatok voltak és még mindig A szakirodalomban tárgyalt, pl. [7-15]. A megrendelt c

részecskék akadályozhatják diszlokációmozgás.-&-Theynem teljesen áthatolhatatlan, de ez sokkalnehezebb ficamok mozoghat a megrendelt c-phase mint a FCC-c&channels . A művészet SX tervezési részben azon alapul, hogy olyannehéz, mint lehetséges ficamok, hogy vágják a cphase hogy opti

-&-mize kúszószilárdságra. Anehézkelésnehézkessé válik anövekvő antiphase határ energiák (APBS), pl. [16-20], amelyek a kristálypólusú egyik legjelentősebb elemi mechanizmusból származnak: a C&fázis páros vágása, pl. 21-23]. Bár a szakirodalombannincs egyetértés, mint amennyire egyes szempontjai vágási folyamat illeti, SX kutatók a tudomány és az ipar úgy vélik, hogy kívánatos, hogy tervezzen ötvözetek magas c-volume frakció, a magas-c&solvus tem-&Verator és kémiai összetétel, amely magas planáris hiba energiákat eredményez, amelyek befolyásolják az apbs fizikai természetét és a halmozódási hibákat. A c

solvus hőmérsékletet tekinthető különösen fontos és kiemelt figyelmet kapott, mint a referencia hőmérséklet számos tudományos és technológiai SX kiadványok, például [24-31].

/-A jelen munka vesz egy közelebbi pillantást a termodinamikai tulajdonságainégy SxS, ERBO/1 (Re, egy CMSX-4 típusú ötvözet), és a három ERBO15 variánsok (Re

free, a magasabb Mo, Ti és W). Rezonáns ultrahangos spektroszkópiát (RUS) és dilatometriát használ a rugalmas merevség és a hőtágulási együtthatók mérésére a hőmérséklet függvényében. A közelmúltban kimutatták, hogy ezek anégy ötvözetek eltérnek a kúszási tulajdonságok tekintetében [32, 33].

\\n \\n \\n
