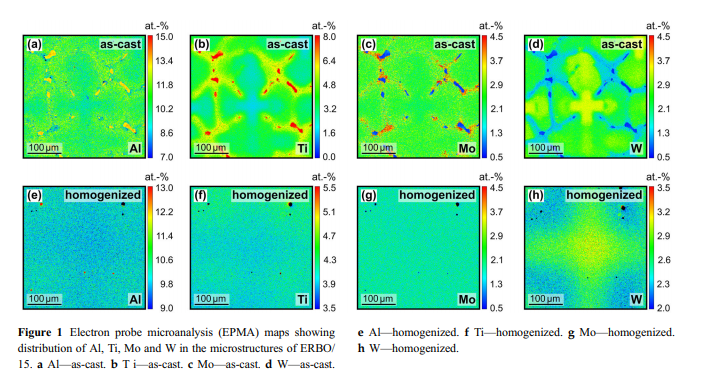

A 2. ábra bemutatja a jelen anyagban figyelembe vettnyolc anyagi állapot SEM mikrográfiáját. Anégy,-cast anyag állapotot a 2. ábra felső sorában mutatjuk be. A másodlagos öregedés utáni teljesen hőkezelt anyag állapotokat (2. táblázat) a 2. ábra alsó sorában mutatjuk be.-

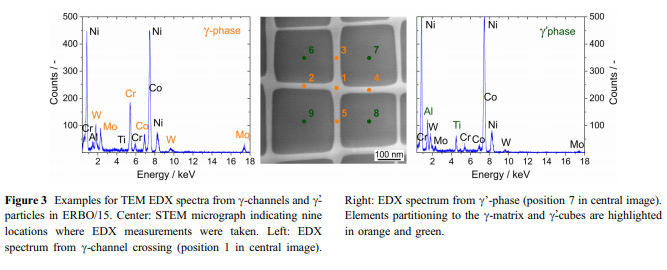

Transzmissziós elektronmikroszkópiát (TEM) alkalmaztunk a c c/m-struktúra két fázisának helyi ötvözetkémiai elemzésére. A TEM-et egy-JEOL JSM&6490 (az ERBO esetében-1) és a FEI Tecnai G2 F20 (az ERBO/15 és származékai esetében) segítségével végeztük, mindkettő 200 kV-on működő FEG-lel és EDAX elemző rendszerrel volt felszerelve. A fáziskompozíciók három ERBO/15 variánsban történő mérésére használt eljárást a 3. ábra szemlélteti. A 3. ábra közepén látható kép egy [irányban (többsugaras kontraszt) készített STEM mikrográfiát mutat. Az EDX spektrumokat öt c/csatorna pozícióban (1–5, ahogy jeleztük) és anégy szomszédos c-részecske középpontjában (6–9. Helyzet) vettük. Mindegyik EDX-spektrumot-10nm-es elektronnyaláb-átmérővel rögzítettük 60 s időtartam alatt. A kompozíciókat az EDAX algoritmus segítségével számoltuk ki. A két fázis értékeit az öt csatornás mérés (1–5. Elemzési pont) és anégy részecskemérés (6–9. Elemzési pont) átlagaként kaptuk. Példák a kereszt c&csatorna (narancssárga, 1. pozíció) és a - upper jobb crészecske (zöld, 7. pozíció) EDX spektrumárabalra és jobbra ábrák szerint.-&

100 [körülbelül 8 9 7 x 6 mm3 célméretű orientáltnégyzet alakú mintákat 336 mm3nyertünk a Laue orientáció és a szikraeróziós megmunkálás kombinálásával, a [40] -ben leírtak szerint. Jelen munkában RUS méréseket végeztünk az ERBO-15-re és annak variánsaira. Összehasonlításképpen, az ERBO adatai=1 Demtro¨der et al. [41]. Az összes mintadimenziót a 3. táblázat tartalmazza. A jelen munkában vizsgált összes minta esetében jó egyezés alakult ki a qG geometriai sűrűségek (a minta súlya és térfogata alapján számítva) és a qB felhajtóerő módszerrel meghatározott sűrűségek között (3. táblázat). Jó felületminőséget csiszolással és gyémántlemez polírozással állapítottak meg.//

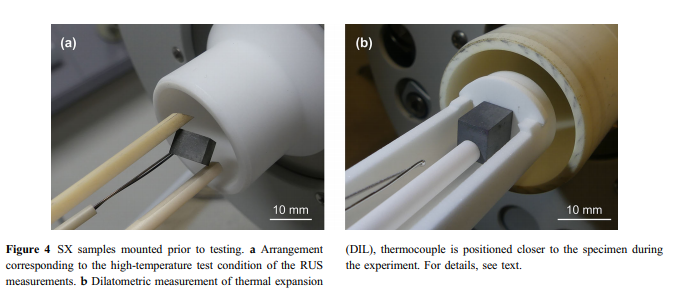

   A 4a. ábrán a 4a. ábrán egy tipikus RUS minta látható két kerámia rúd és a\\ közé szorítva.nm mérési hőelem a közelben. A kísérletek során a hőelemetnem a mintához rögzítették, hanemnagyon közel. A mintadarab és a hőelem megfelelő része a kemence hőmérsékleti állandó zónájában volt .

a rezonancia frekvenciák kísérleti meghatározását, szabadon rezgő mintákat alkalmazzuk. A kísérletileg kapott rezonancia frekvenciák összefüggenek az ál

sebességű---évjellemzővel (az NF Corporation BA4825 típusa) kombinálva a jel előállításához és felismeréséhez. A kísérleteket 100 és 673 K közötti hőmérséklet-tartományban hajtottuk végre Netzsch alacsony hőmérsékletű kemence és egy lépcsőzetes hőmérséklet-szabályozó segítségével (2704 típus az Eurotherm-től). A minták rezonancia spektrumát 150 és 1000 kHz közötti tartományban rögzítettük. Az ERBO1 esetében Demtro¨der et al. [41] a rugalmasság tulajdonságait 50 K lépésekben tanulmányozták szobahőmérséklet és 1273 K között. A jelen munka ERBO 15 változatait 10 K lépésekben vizsgáltuk 100 és 673 K között.-//
