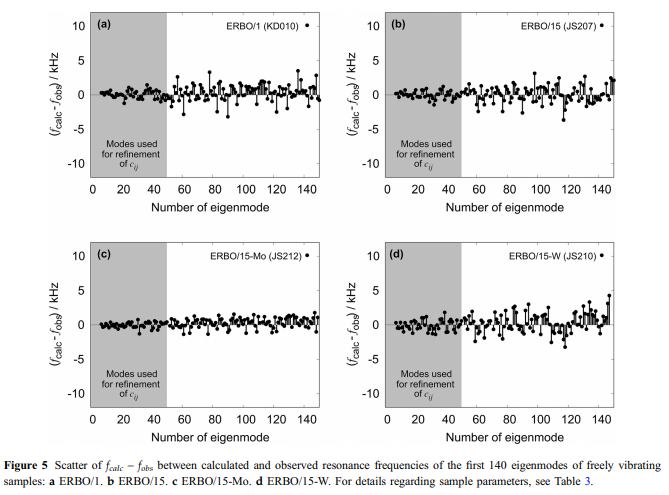

-A Demetro¨der et al. [41] Az öntött Microstructure (dendrites és az interdendrites régiók) társítottnagyokálható heterogenitások befolyásolhatják a dendrite távolság sorrendjének hullámhosszúságaival kapcsolatos rezonanciákat. A DEMTRO¨DER et al. [41] Az összes minta rugalmas koefficienseit finomítottuk a legalacsonyabb frekvenciákkal rendelkező 50 sajátmódok alapján (az 5a-d ábra szürke színben kiemelte)nemlineáris legkésőbbi illeszkedéssel. A kísérletileg megfigyelt rezonancia frekvenciák közötti különbségeket a FOB-k és az FCALC a szobahőmérsékleten kiszámított különbségek közötti különbségeket átlagosan 0,33 és 0,6 kHz közötti eltéréseket eredményeznek átlagosan, amelyek dokumentálják a finomítások jó minőségét. Az 5. ábrán ezek a különbségeket a sajátmódok függvényében ábrázolják, a legalacsonyabb és a legmagasabb rezonancia frekvenciájáig. Demetro¨der et al. [41] Megmutatták, hogy ez a különbség csökken a minta méretének csökkenésével. A legfontosabb, hogy a legfontosabb, hogy a minta méretei meghaladják a dendritek közötti átlagos távolságot legalább 10-es tényezővel. A szerzők azt is megállapították, hogy a 2 kHz-nél kisebb átlagos eltérések elfogadhatók. Amint az az 5. ábrán látható, a jelen munkában megfigyelt átlagos szóródásnem haladja meg ezt az értéket. dilatometria (DIL): NagyPrecision dilatometriát alkalmaztunk az együttható hõmérséklet-függőségének megfigyelésére Hőborítás ATH. A termikusan indukált törzs ETH, azaz relatív változását a minta hossza DL

-/crystallographic Mivel a rugalmas merevségek értékeléséhez vettek, lásd a 3. táblázatot. A dilatétert a korundozott hosszúságú szokásos mintákkal kalibráltuk. Minden kísérletet a 2 k-os fűtési sebességgel végeztük. A lineáris hőtágulás koefficiensei ATH ¼ Oeth-tnem határoztuk meg a megfelelő törzshőmérséklet görbék első származékai. Ebből a célból 40 (törzs, hőmérséklet) adatpárok ± 1,5 K-os intervallumon belül az egyes hőmérsékletek körüli TI-t közelítünk egy másodikorder polinomdal, amelyből az ATHECTIO-t kiszámítottuk. -/=\\ t N-ththermodinamikai számítások: Multikomponensű ötvözetben fázisstabilitások függenek az ötvözet kémia, a hőmérséklet és anyomás [43-45]. Ma a CALPHAD módszerrel (CALPHAD

short számára: kiszámításához fázisdiagramok) eredetileg a Kaufmann és Bernstein [45] lehet kiszámítani fázisegyensúlyi többkomponensű ötvözetek [46, 47]. Ebben a munkában, ThermoCalc (államimegtekintéséhezA

Solvus hőmérséklet és a kémiai a Cés a C-fázisok készítményei. Ezenkívül a likvidus és aSOLIDUS hőmérséklet, valamint a C-Volume Frac--tions a hőmérséklet függvényében mind anégy ötvözet. Ezek a számítások az SX-ben lévő ötvözetelemek homogén kémiai eloszlásán alapulnak. A valóságban van egy dendritikus megszilárdulás a dendritikus (D) és az interdendritikus (ID) régiókban, amelyek különböző kémiai kompozíciókat tartalmaznak. Amint azonban [36] szerepel, a D és az azonosító régiók közötti átlagos kémiai készítmények különbségei a térfogat frakciók, a C-channels és a C&cuboids-mindkét régióban azonos összetételűek . Ezért,nem tettek erőfeszítéseket, hogy különbséget a D és az ID régiók, mint amennyire a kémiai készítmények a két fázist érintett.-&--&--&
