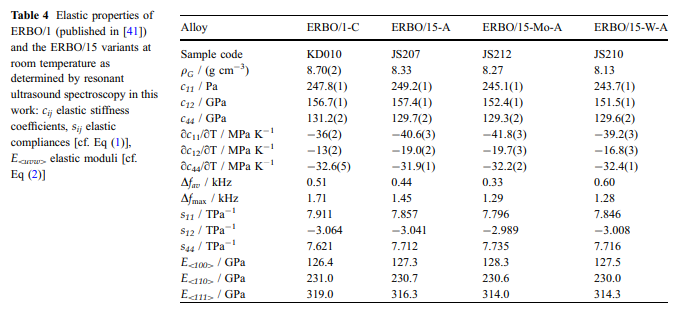

Results elasztikus tulajdonságai: Az elasztikus merevsége pseudosingle-crystal ERBO/15 és variánsai, mint kapott RUS módszerrel szobahőmérsékleten táblázatban mutatjuk be 4. Összehasonlításképpen, adatok ERBO/1 az irodalomból [41] van hozzáadták. Továbbá, a rugalmas megfelelések SIJ alkalmazásával számítottuk ki a kapcsolatokat, amelyek tartsa anyagok köbös szimmetria.

A irányított Young vagy az E rugalmassági modulus egyenlő az inverze a hosszanti hatása rugalmas megfelelés. Az érdeklődés irányával U=U1E1? U2E2? U3E3, ahole EI leírja a alap vektorok egy derékszögű referencia rendszer, és a felhasználói felület olyan irányba koszinusz, az E-görbéje SELECt ed köbös irányok elő:

Selected értékek táblázatban bemutatott 4.

A hőmérsékletfüggését elasztikus merevségeket ábrán látható. 6. között 100 és 673 K, C11, C12 és C44 folyamatosan csökken a hőmérsékletnövekedésével körülbelül 8,5%, 6% és 13%. Hőmérséklet együtthatók a CIJ meghatározott lineáris közelítések kísérleti adatok a hőmérséklet-tartományban 273-673 K táblázatban adjuk 4. Annak érdekében, hogy leírja a hőmérsékletfüggését E modulust kristálytani irányban \\ 100 [, \\ 110 [és \\ 111 [, a megfelelő E \\ UVW [adatokat megközelítette a teljes vizsgált hőmérséklettartományban által secondorder polinomok a típus:

A megfelelő paraméterek és szórása, mint amely a A teljesen konvergált illeszkedés kovariancia mátrixát az 5. táblázatban adják meg. Példaként az ERO/1 (az adatok [41]) és az ERBO/15 variánsok (ez a munka) az 1. ábrán látható. . Dilatometrikus eredmények: Anégy vizsgált szuperlandi termikus expanziós eredmények a 2. ábrán láthatóak. 7 és 8. A kísérleti törzs görbék et-=f (t) mindegyike jól reprodukálható változásokat jellemez a lejtőn magas hőmérsékleten. Ez különösennyilvánvalóvá válik, ha az ATH=f (t) hőt expanziós koefficienseket --/-

cast és teljesen hőtreated ERBO

W mutatjuk.

/-----ERBO/15 NW látható. Látható, hogy az ATH (T) a csúcsok helyzetét a, mint-cast és a hő/treated anyagok közel vannak, a csúcs hőmérsékletét a hő-treated anyag csak 12 K-nel magasabb, mint a például a/cast anyag. Az ERBO-1-et a hőmagban vizsgálták. Az ERBO-15 variánsok esetében elemeztük a-Cast anyagi állapotot. ThermoCalc előrejelzések és ötvözött készítmények: ThermoCalc számítására használtuk fel egyensúlyi fázis frakciókat valamennyi vizsgált ötvözetek, alapuló kémiai összetételű ötvözetek táblázatban megadott 1. Ezek kerülnek bemutatásra a hőmérséklet függvényében ábrán. 9. Míg ERBO-1 három termodinamikailag Stabil TCP-phases (L-, R-és r&phase) egyensúlyi állapotban van kialakítva, csak L-phase van kialakítva ERBO15 és származékai. Anövekvő hőmérséklet, a TCP és a C-phase frakciók csökkennek, míg a C&phase flac-&\\ t A 6. táblázatban a számított Solvus (Tsolvus) szolidusz (Tsolidus), liquidus (Tliquidus) hőmérséklet együtt C/phase/frakciókat 873 K, és a 1323 K venni a bemutatott görbék ábrán. 9. vannak felsorolva. Nyilvánvalóvá válik, hogy különösen az ERBO/1 számított C-solvus hőmérséklete körülbelül 50 K-nál magasabb, mint az ERBO&15 és származékainak SOLVUS hőmérséklete. Míg a számított szolidság hőmérséklete meglehetősen hasonló, az ERBOn1 likvertus hőmérséklete mind anégy ötvözet legmagasabb. Továbbá, a számított C&phase frakció/fV c/873 K (74 térf.%), És a 1323 K (56 térf.%) A legmagasabb esetében ERBO-1. Ha az ERBO-ban az MO vagy W tartalma csökken (az Ninövekedésével kiegyensúlyozott), a számított szolidság és a likvertus hőmérséklet csökken. A csökkentések a magasabb c&phase frakciókat 873 K (-? 1 térf.%), De kisebb c&phase frakciók 1323 K (-3 térf.%).
