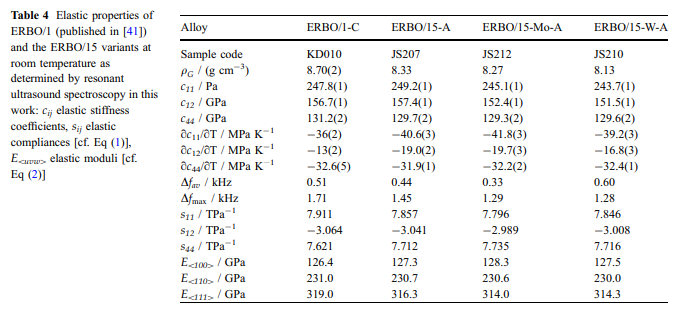

Results rugalmas tulajdonságok: A pseudingle-crystal erbo/15 rugalmas merevsége és a RUS-módszer szobahőmérsékleten kapott variánsai a 4. táblázatban szerepelnek. Összehasonlításra az IRBO/1 az irodalomból [41] került. Ezenkívül a rugalmas kielégítő Sij-t a kapcsolatok felhasználásával számították ki, amelyek köbös szimmetriával rendelkező anyagokat tartanak fenn.

=&#&#

A rugalmas megfelelés. Az érdeklődés irányával UU1E1? U2E2? U3E3, ahol

101; Az EI leírja a kartéziai referenciarendszer és az UI alapvektorait, a SELEC

116; ED köbmérték-irányok E-Modulija:

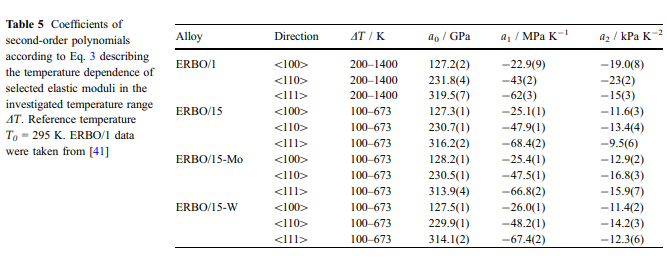

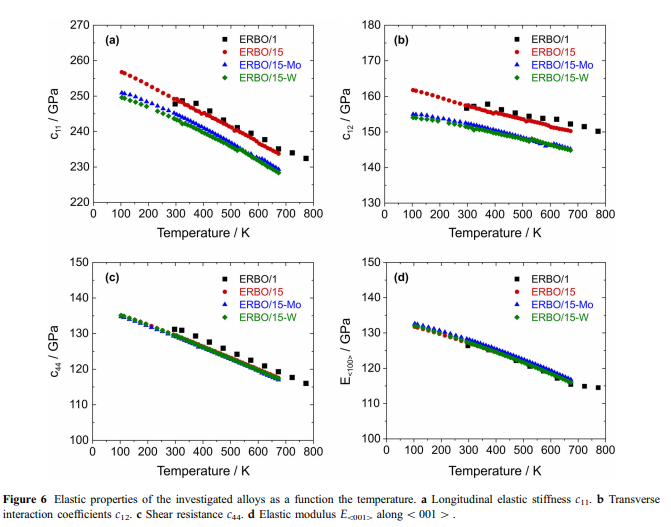

A fenti 4. táblázatban mutatjuk be a rugalmas merevség hőmérséklet-függését. A 6. ábrán látható. A 6. ábrán látható. A 6. ábra a 6. ábrán látható. A 6. ábra. 100 és 673 K, C11, C12 és C44 között folyamatosan csökken anövekvő hőmérséklet körülbelül 8,5%, 6% 13%. A CIJ hőmérsékleti együtthatóságai szerint a 273-673 K hőmérséklet-tartományban a kísérleti adatok lineáris közelítésével vannak meghatározva a 4. táblázatban. Az E Moduli hőmérséklet-függőségének leírása a kristályos irányban \\ 100 [, \\ 110 [és \\ 111 [, a megfelelő E \\ UVW [adatokat a teljes vizsgált hőmérséklet-tartományon keresztül közelítjük meg://-== --/-

/-----/-/-/-------&--&-&///-kovariancia mátrix a teljesen konvergens illeszkedés táblázatban adjuk 5. példaként értékek e \\ 100 [a ERBO&1 (adatok [41]), valamint a ERBO&15 változatok (ez a munka) ábrán mutatjuk be. 6d . Dilatometrikus eredmények: Anégy vizsgált szuperlandi termikus expanziós eredmények a 2. ábrán láthatóak. 7 és 8. A kísérleti törzs görbék et//f (t) mindegyike jól reprodukálható változásokat jellemez a lejtőn magas hőmérsékleten. Ez különösennyilvánvalóvá válik, ha az ATH-f (t) hőt expanziós koefficienseket&-&-

\\n \\ N Ezek a görbék éles maximumot mutatnak anagy hőmérsékletű hőtágulási együtthatóval. Ábrán. A 7., termikus törzsek és hőtágulási együtthatói, mint \\ncast és teljesen hő \\ntreated ERBO \\n15 \\nW mutatjuk. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\nERBO \\n15 \\nW jelennek meg. Látható, hogy az AS \\ NCast és a Heate \\ Ntreated anyagok ATH (T) csúcspozíciói közel vannak, a hő-ntreated anyag csúcshőmérséklete mindössze 12 K-nál magasabb, mint az AS \\ NCast anyagé. Az ERBO \\n1-et a hőmagban vizsgálták. Az ERBO \\n15 variánsok esetében elemeztük a \\nCast anyagi állapotot. Termocalc Jelziciók és ötvözet készítmények: A termocalc-t az összes vizsgált ötvözethez tartozó egyensúlyi fázis frakciók kiszámítására használták, az 1. táblázatban megadott kémiai ötvözet készítményeken alapulva. Ezeket a 9. ábrán látható hőmérséklet függvényében mutatjuk be. 9. Az ERBO \\n1 három termodinamikailag Stabil TCP \\nphases (L \\n, R \\n és r \\nphase) egyensúlyi állapotban van kialakítva, csak L \\nphase van kialakítva ERBO15 és származékai. Anövekvő hőmérséklet, a TCP és a C \\nphase frakciók csökkennek, míg a C \\nphase flac \\n \\n \\ t A 6. táblázatban a kiszámított Solvus (TsOLVUS), a Solidus (Tsolidus), a folyadék (tsolidus) hőmérséklete a C \\nphase \\n frakciókat 873 K és 1323 K-on, a 9. ábrán bemutatott görbékből vettük. Nyilvánvalóvá válik, hogy különösen az ERBO \\n1 számított C \\nsolvus hőmérséklete körülbelül 50 K-nál magasabb, mint az ERBO \\n15 és származékainak SOLVUS hőmérséklete. Míg a számított szolidság hőmérséklete meglehetősen hasonló, az ERBOn1 likvertus hőmérséklete mind anégy ötvözet legmagasabb. Továbbá, a számított C \\nphase frakció \\n fV c \\n 873 K (74 térf.%), És a 1323 K (56 térf.%) A legmagasabb esetében ERBO \\n1. Ha az ERBO-ban az MO vagy W tartalma csökken (az Ninövekedésével kiegyensúlyozott), a számított szolidság és a likvertus hőmérséklet csökken. A csökkentések magasabb C \\nphase frakciókat eredményeznek 873 K (\\n = 1 térfogat%), de alacsonyabb C \\nphase frakciók 1323 K (\\n \\n3 térfogat%). \\ N \\n \\n \\n \\n
