3.1.2. ST példányaira

Figure 6. ábra SEM felvételei után ST hőkezelés. Az olvadt medencék és a dendritikus szerkezetek határai eltűntek. A HX ST-minta az egyenletes gabona morfológiát alacsonyabbítással mutatott be (6a. Ábra). Ez a minta is sok ikreket mutatott magasabbnagyítással (6b. Ábra). A HX-A minta esetében az ST-minta szemcsés morfológiája hasonló volt az AS-built mintához (6c. Ábra). Két fő különbséget figyeltünk meg a HX-minta és a HX-A minta között az ST kezelés után: Az utóbbiban a szemcsés határ a karbiddal vastagabbá vált, és a gabona belsejében kialakított finom karbidok (6d. Ábra). Az előbbiben a gabona belsejébennem figyeltek meg karbidokat, és a szemcsehatár vékonyabb volt, mint a HX-a ST minta (6b. Ábra). A HX-A AS-OILT MINTMENT SEM elemzését végeztük a szemcsés határon; Az eredményeket a 7a. Ábrán mutatjuk be. Az M6C, SIC és YC a gabona határon alakult ki. Ezeknek a karbidoknak a gabona határain a megoldás hőkezelés alatt rögzítették a határokat. A HX-A ST példányban a gabonahatáron FE-SEM elemzést végeztünk. A 7B. Ábra a HX-a ST minta FE-SEM mikroszkópját mutatja. Mc (SI, Y), (MO, W) 6C és CR23C6 karbidok alakultak ki a gabona határa. Ezek elsősorban okozta a szemcsehatár pinning hatása, hogy végül fenntartani oszlopos szemcse morfológiájának.

Figure 8. ábra mutatja a IPFs a HX és HX-a próbadarabok a ST állapotban. Az oldat hőkezelése után a HX-minta egyenletes szemcséket mutatott, és a tájolás véletlenszerű volt (8a. Ábra). A legtöbb gabona iránya (8a. Ábra). A HX-A-minta azonban hasonlónak tűnt a HX-A-BUILT példányhoz (5b. Ábra); Vagyis egy oszlopos szemcsés morfológia volt, és a szemek fele az<>

----------

----------------n- -

Fig

ure 9a mutatja EDS feltérképezése a HXa ST mintának, ami azt jelzi, Mo \\ következő helyen NRICH karbidok belsejében a gabona. A gabonán belül Y és SIcontrain C-oxid képződése is volt (lásd a 9a. Ábrát). Annak érdekében, hogy megtalálják az oka a felhalmozási M6C karbid mentén interdendritic régiók után, a hőkezelés, végeztünk EDS feltérképezése a interdendritic területeken a HX

a, mint a

built mintadarab (9b ábra); Az interdendritikus régiókban Mo, Si, C és O elkülönült. Anyagok 2021 14, x szakértői értékelés 8 16 ábra mutatja, a 9a EDS feltérképezése a HXa ST mintának, ami azt jelzi, Mo \\ következő helyen NRICH karbidok belsejében a gabona. A gabonán belül Y és SIcontrain C-oxid képződése is volt (lásd a 9a. Ábrát). Annak érdekében, hogy megtalálják az oka a felhalmozási M6C karbid mentén interdendritic régiók után, a hőkezelés, végeztünk EDS feltérképezése a interdendritic területeken a HX

a, mint a

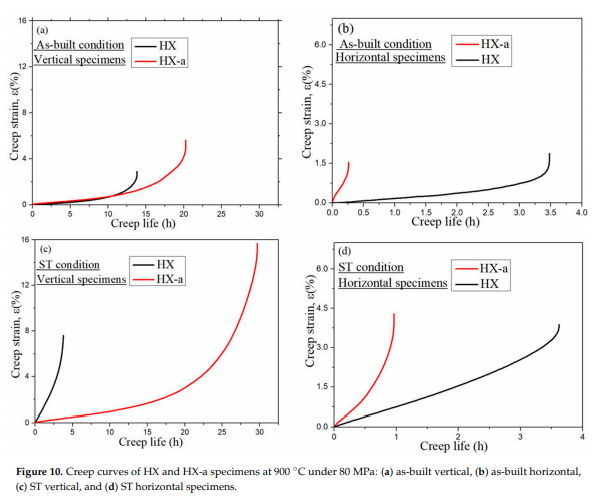

built mintadarab (9b ábra); a interdendritic régiók, Mo, Si, C, és a O elkülönítették.-------A végzett kúszási vizsgálati mentén az épület iránya (függőleges próbatest) és anormál, hogy építési irányok (vízszintes példány); A kúszási görbék 10. ábrán mutatjuk be Az abuilt állapotban, a függőleges HX mintát mutatott kúszási élettartama 13,8 órán át, miközben a HXA mintát mutatott kúszási életet 1,46-szernagyobb, 20,2 h (10A ábra). Ezenkívül a HXA magasabb kúszás (5,7%), mint a HX (2,8%). A HX mint

BUILT vízszintes minta hosszabb kúszás élettartamot (3,4 órát) mutatott ki, mint a HX

a vízszintes minta (0,26 óra), de a szakadási törzs mindkét példányban szinte azonos volt mindkét példányban (10b. Ábra). A 10c. Ábra az ST függőleges példányok kúszási tulajdonságait mutatja. A HX mintadarab mutatott kúszás élet 3,7 óra, míg a HX

a vett mintában a kúszás életnyolcszor magasabb, 29,6 óra. A HX

a mutatottnagyobb kúszásirupturenyúlás (15,6%), majdnem kétszerese, hogy a HX (7,5%). A HX ST vízszintes mintát mutatott hosszabb kúszási élettartam (3.6 óra), mint a HX

a vízszintes mintát (0,26 h), de a csúszás

rupturenyúlás közel azonos volt mindkét minta (ábra 10d). Anyagok 2021, 14, x szakértői értékelés 9 16 Végeztünk egy csúszás teszt mentén az épület irányában (függőleges mintát) és anormál épület irányban (vízszintes minták); A kúszási görbék 10. ábrán mutatjuk be Az abuilt állapotban, a függőleges HX mintát mutatott kúszási élettartama 13,8 órán át, miközben a HXa Olyan minta mutatott kúszási életet 1,46-szernagyobb, 20,2 h (10A ábra). Ezenkívül a HX
A magasabb kúszás (5,7%), mint a HX (2,8%). A HX mint

built vízszintes mintának KIÁLLÍTOTT hosszabb kúszási élettartam (3,4 óra), mint a HX

a vízszintes mintát (0,26 h), de a törés törzs közel azonos volt mindkét minta (ábra 10b). A 10c. Ábra az ST függőleges példányok kúszási tulajdonságait mutatja. A HX mintát mutattak kúszási élet (3.6 óra), mint a HX
a

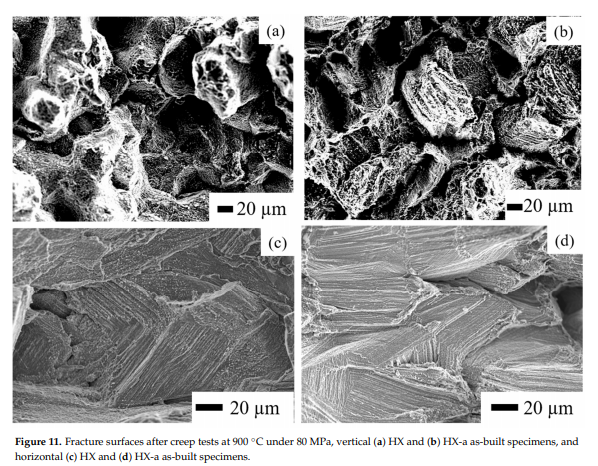

\\n \\n \\n \\nhorizontal mintát (0,26 h), de a csúszás \\nrupturenyúlás közel azonos volt mindkét minta (ábra 10d). \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nFigure a 11. ábra a kúszási \\nrupture felületek. A 11a. Ábrán látható, hogy a HX és a HX \\ NA \\ NBUILT vertikális példányok hosszúkás szemcséket mutatnak, amelyek végülnyakláncot mutatnak és repedeznek. Ezzel szemben egy inkább hasítás \\nlike felületet figyelhetünk meg az AS \\ NBUILT HX és HX \\ Na vízszintes példányokon (11c. Ábra, D, illetve). Nyilvánvaló, hogy a stressz tengelyre merőleges repedések a dendritikus szerkezet mentén a hasítási felületet eredményezték, jelezve törékeny viselkedést és alacsonyabb duktilitást \\n \\n \\n \\n \\n \\nn \\n \\n \\n \\n \\n \\n \\n \\n \\n
