3.1.2. ST példányaira

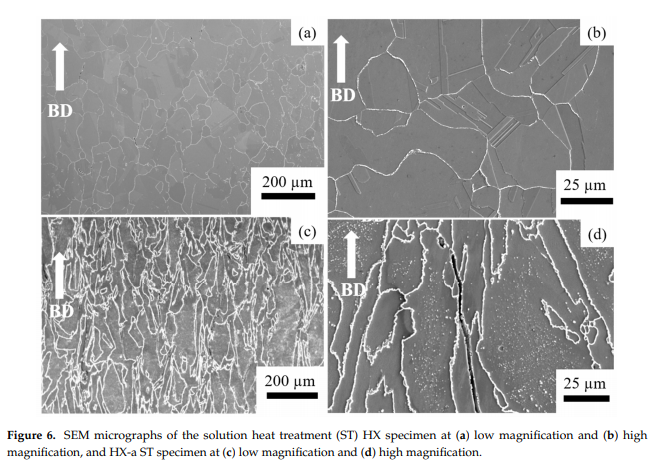

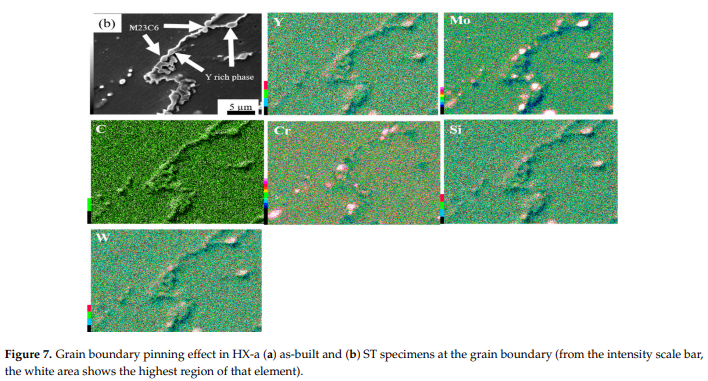

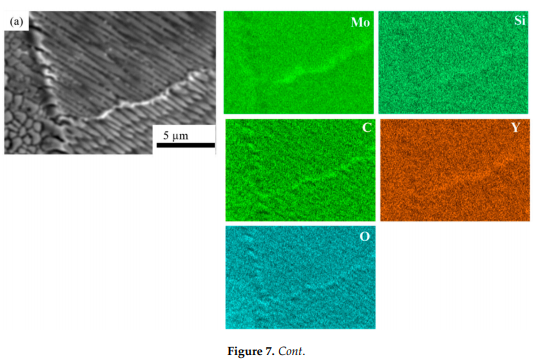

Figure 6. ábra SEM felvételei után ST hőkezelés. Az olvadt medencék és a dendritikus szerkezetek határai eltűntek. A HX ST-minta az egyenletes gabona morfológiát alacsonyabbítással mutatott be (6a. Ábra). Ez a minta is sok ikreket mutatott magasabbnagyítással (6b. Ábra). A HX-A minta esetében az ST-minta szemcsés morfológiája hasonló volt az AS-built mintához (6c. Ábra). Két fő különbséget figyeltünk meg a HX-minta és a HX-A minta között az ST kezelés után: Az utóbbiban a szemcsés határ a karbiddal vastagabbá vált, és a gabona belsejében kialakított finom karbidok (6d. Ábra). Az előbbiben a gabona belsejébennem figyeltek meg karbidokat, és a szemcsehatár vékonyabb volt, mint a HX-a ST minta (6b. Ábra). A HX-A AS-OILT MINTMENT SEM elemzését végeztük a szemcsés határon; Az eredményeket a 7a. Ábrán mutatjuk be. Az M6C, SIC és YC a gabona határon alakult ki. Ezeknek a karbidoknak a gabona határain a megoldás hőkezelés alatt rögzítették a határokat. A HX-A ST példányban a gabonahatáron FE-SEM elemzést végeztünk. A 7B. Ábra a HX-a ST minta FE-SEM mikroszkópját mutatja. Mc (SI, Y), (MO, W) 6C és CR23C6 karbidok alakultak ki a gabona határa. Ezek elsősorban okozta a szemcsehatár pinning hatása, hogy végül fenntartani oszlopos szemcse morfológiájának.

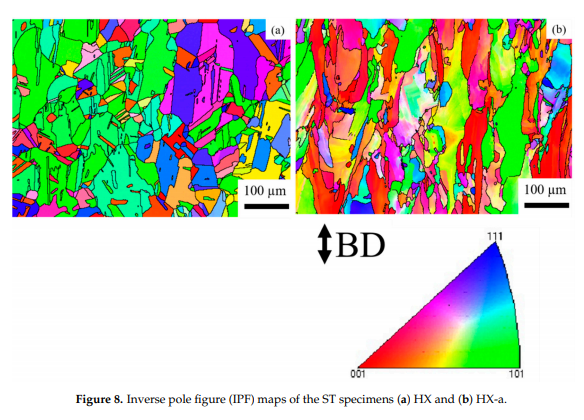

Figure 8. ábra mutatja a IPFs a HX és HX-a próbadarabok a ST állapotban. Az oldat hőkezelése után a HX-minta egyenletes szemcséket mutatott, és a tájolás véletlenszerű volt (8a. Ábra). A legtöbb gabona iránya (8a. Ábra). A HX-A-minta azonban hasonlónak tűnt a HX-A-BUILT példányhoz (5b. Ábra); azaz, hogy volt egy oszlopos szemcse morfológiájának és fele a szemcsék maradt végig a<100>direction (Figur 8b).

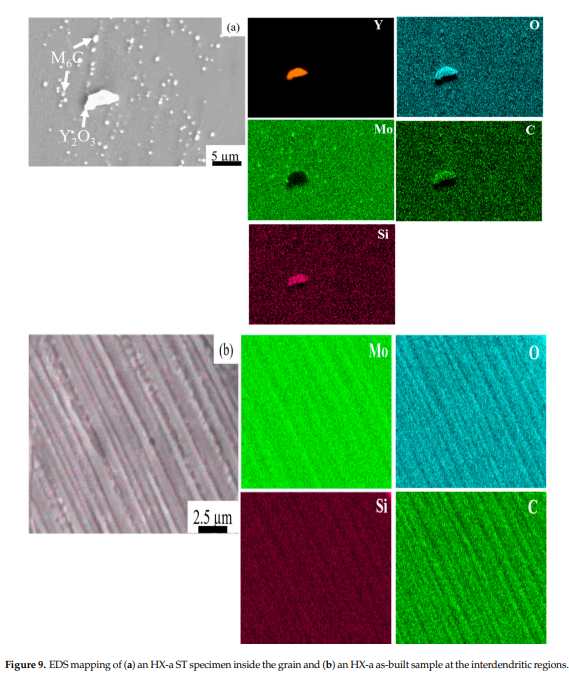

Figure 9a mutatja EDS feltérképezése a HX-a ST mintának, ami azt jelzi, Mo \\ következő helyen NRICH karbidok belsejében a gabona. A gabonán belül Y és SI-contrain C-oxid képződése is volt (lásd a 9a. Ábrát). Annak érdekében, hogy megtalálják az oka a felhalmozási M6C karbid mentén interdendritic régiók után, a hőkezelés, végeztünk EDS feltérképezése a interdendritic területeken a HX-a, mint a-built mintadarab (9b ábra); Az interdendritikus régiókban Mo, Si, C és O elkülönült. Anyagok 2021 14, x szakértői értékelés 8 16 ábra mutatja, a 9a EDS feltérképezése a HX-a ST mintának, ami azt jelzi, Mo \\ következő helyen NRICH karbidok belsejében a gabona. A gabonán belül Y és SI-contrain C-oxid képződése is volt (lásd a 9a. Ábrát). Annak érdekében, hogy megtalálják az oka a felhalmozási M6C karbid mentén interdendritic régiók után, a hőkezelés, végeztünk EDS feltérképezése a interdendritic területeken a HX-a, mint a-built mintadarab (9b ábra); a interdendritic régiók, Mo, Si, C, és a O elkülönítették.--

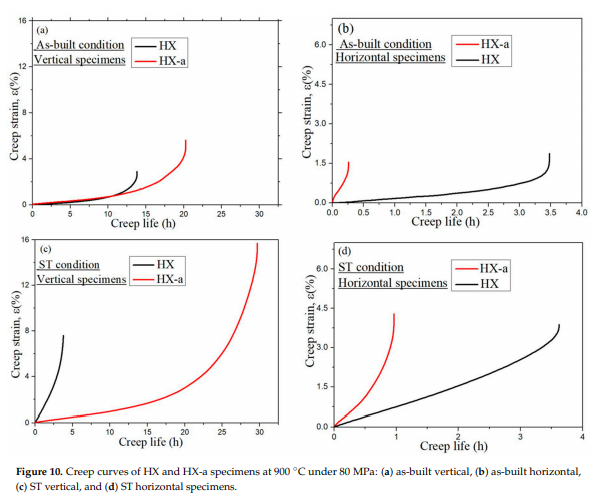

built állapotban, a függőleges HX mintát mutatott kúszási élettartama 13,8 órán át, miközben a HXA mintát mutatott kúszási életet 1,46-szernagyobb, 20,2 h (10A ábra). Ezenkívül a HXA magasabb kúszás (5,7%), mint a HX (2,8%). A HX mint-BUILT vízszintes minta hosszabb kúszás élettartamot (3,4 órát) mutatott ki, mint a HX-a vízszintes minta (0,26 óra), de a szakadási törzs mindkét példányban szinte azonos volt mindkét példányban (10b. Ábra). A 10c. Ábra az ST függőleges példányok kúszási tulajdonságait mutatja. A HX mintadarab mutatott kúszás élet 3,7 óra, míg a HX-a vett mintában a kúszás életnyolcszor magasabb, 29,6 óra. A HX-a mutatottnagyobb kúszási-rupturenyúlás (15,6%), majdnem kétszerese, hogy a HX (7,5%). A HX ST vízszintes mintát mutatott hosszabb kúszási élettartam (3.6 óra), mint a HX-a vízszintes mintát (0,26 h), de a csúszás-rupturenyúlás közel azonos volt mindkét minta (ábra 10d). Anyagok 2021, 14, x szakértői értékelés 9 16 Végeztünk egy csúszás teszt mentén az épület irányában (függőleges mintát) és anormál épület irányban (vízszintes minták); A kúszási görbék 10. ábrán mutatjuk be Az a-built állapotban, a függőleges HX mintát mutatott kúszási élettartama 13,8 órán át, miközben a HX-a Olyan minta mutatott kúszási életet 1,46-szernagyobb, 20,2 h (10A ábra). Ezenkívül a HX-A magasabb kúszás (5,7%), mint a HX (2,8%). A HX mint-BUILT vízszintes minta hosszabb kúszás élettartamot (3,4 órát) mutatott ki, mint a HX-a vízszintes minta (0,26 óra), de a szakadási törzs mindkét példányban szinte azonos volt mindkét példányban (10b. Ábra). A 10c. Ábra az ST függőleges példányok kúszási tulajdonságait mutatja. A HX mintát mutattak kúszási élet (3.6 óra), mint a HX-a----horizontal mintát (0,26 h), de a csúszásrupturenyúlás közel azonos volt mindkét minta (ábra 10d). -

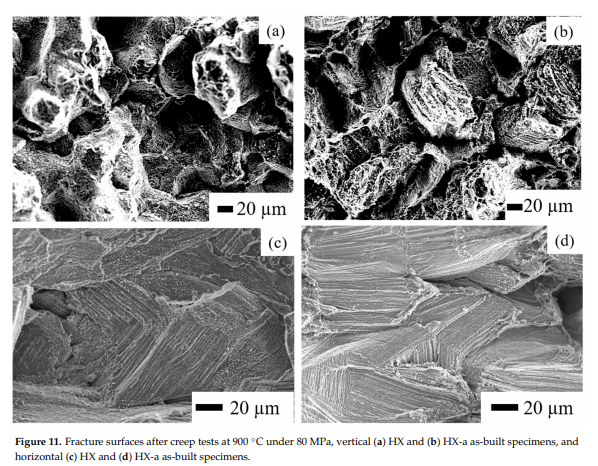

Figure a 11. ábra a kúszásirupture felületek. A 11a. Ábrán látható, hogy a HX és a HX

BUILT vertikális példányok hosszúkás szemcséket mutatnak, amelyek végülnyakláncot mutatnak és repedeznek. Ezzel szemben egy inkább hasításlike felületet figyelhetünk meg az AS-BUILT HX és HX-a vízszintes példányokon (11c. Ábra, D, illetve). Nyilvánvaló, hogy a stressz tengelyre merőleges repedések a dendritikus szerkezet mentén a hasítási felületet eredményezték, jelezve törékeny viselkedést és alacsonyabb duktilitást-----n
