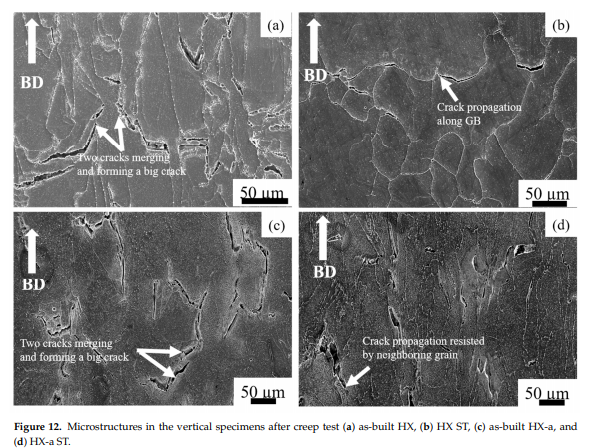

FIUCURE 12 A kúpvizsgálat után a függőleges minták mikrostruktúráit mutatja be. A HX mint-built mintanagy repedésekkel (12a. Ábra) volt a vízszintes szemcsés határa mentén; Ezek a repedések összefonódtak és jelentős repedést alakítottak ki, ami törékeny törést eredményezett. A HX-a Asuped Minta (12c. Ábra) szintén megfigyeltük repedést is. Az oldat hőkezelése után a HX ST-minta egyenletes szemcseméretű morfológiát mutatott, ami a kúszás teszt után a gabonatörés törékeny törését eredményezte (12b. Ábra). A HX-A ST-minta azonban transzgranuláris törést mutatott (12d. Ábra), ami gömbölyű törést eredményezett. Ezenkívül a HX-A ST, a példány repedései párhuzamosak voltak a betöltő tengelyhez, így megnehezítették a repedéseknormális szaporítását a stressz tengelyre, és gátilis töréshez vezetnek.

 1.

n1. n1.

--n1.------n1. Nsolution-stermedni-based ötvözet, és széles választékát mutatja az olvadás és a megszilárdulási hőmérséklet miatt magas ötvözet tartalma miatt. Az SLM folyamat során a fúziós zónával szomszédos alapfém csúcshőmérsékletet tapasztal az ötvözet folyadék és a szolidság hőmérséklete között. Ezért ez a régió mikrostruktúrája részleges olvadáspontokon megy keresztül, és a HAZ részlegesen megolvadt zóna (PMZ) régiója [25]. A folyadék repedése a hegesztési hegesztési zónák szemcsés határain fordul elő, másnéven Haz-repedésnek is ismert. A folyadék repedések során, amikor a hő megolvad, alacsony-melting-phat fázisok a szemcsés határokon és az interdendritikus területen a hegesztési fusson. Folyékony filmformák ezeken a szemcsés határokon és az interdendrites régiókon, és a szakítószilárdság húzódik, mivel a hegesztés megszilárdul. Az NI-based superalloys-ban valószínűsíthető fázisok közé tartoznak az MC karbid, M6C karbidok, Laves fázis és σ-phase [12,26]. Ugyanazokat a jelenségeket figyelték meg az ASBULT HX mintában (3a. Ábra); Vagyis az olyan elemek elkülönítése, mint az SI, W és C, a SIC

Type karbidok képződését a gabona határa és az interdendritikus területeken a megszilárdulási folyamat során, végül egy repedés kialakulását okozta a HX-ben minták (1. és 3a. Ábra) [8,17]. A HXA-minta több repedést mutatott (1b. Ábra), mint a HX minta, mivel az elemeit hasonlóan szegregálták, hogy további YTRIUM (Y) és magasabb
Content SI (1. táblázat), amely a karbid kialakulását eredményezte, főleg MC (M Az SI, Y) és az M6C (M jelentései w) és több repedést jelentettek be (3b. Ábra) [26,27]. Az Y szilárd oldhatósága az Ni mátrixban alacsony, és hatással van a repedésképződésre, mivel Y elutasítódik a mag dendrite-ból az interdendritikus régiókba, ami szegregációs problémákat okoz.
