samples 150 x 27 x 7 mm3of nikkelötvözet 718 ötvözet gyártottunk egy közös kereskedelemben kaphatónikkel ötvözet 718 huzal hegesztési alkalmazásokhoz (1,2 mm-es átmérő). Precitec Coaxprintinter lézerfejet használtunk egy folyamatos lézersugárral, hogy olyan gyűrű alakú foltot hozzon létre, amely a szubsztrátumra összpontosított, ahole A vezetéket koaxiálisan táplálják az olvadékmedencébe, lehetővé téve az ötvözetréteg réteggel történő befizetését. 2000 W lézeres teljesítmény, 1,2 m-es szkennelési sebesség és 2 m-es huzaltételi sebességet alkalmaztunk a minták lézer- és huzalfém lerakására. Minden letétbe helyezett réteg átlagosan 1 ± 0,2 mm magasságban van. A lézerforrás IPG 10 kW YB3//Doped Fi BRE szilárd+state lézer, amelynek-- \/noperating hullámhossza 1070nm. A mintákat inert gáz (AR) atmoszférában helyeztük el egy folyamatos kétirányú szkennelési stratégia mentén egy ABB IRB 6640185 robot segítségével. A kétirányú szkennelési stratégia az egyes rétegek közötti váltakozó építési irányba áll. A mintákat az XZ síkban vágtuk, Z az építési irány és az Y lézeres beolvasási irányba, és mind az elektronmikroszkóppal, mind az elektronsátrakdal, mind az elektronsátvitelhez (EBSD) analízis előkészítése a 3 és 1 μmdix oldat polírozásával, majd 0,5μmsilica szuszpenzióval (OPS). Ezek az analízis 20 kV-ot végeztünk egy Zeiss Gemini SEM500-on, amely Oxford műszeres Symme-vel rendelkezik, próbálja ki a kamerát anagy felbontású térképekhez. Az EBSD analízist 300nm-es lépéssel végeztük makró leképezéshez, és 200nm-es lépés a Micro Mappinghez.---

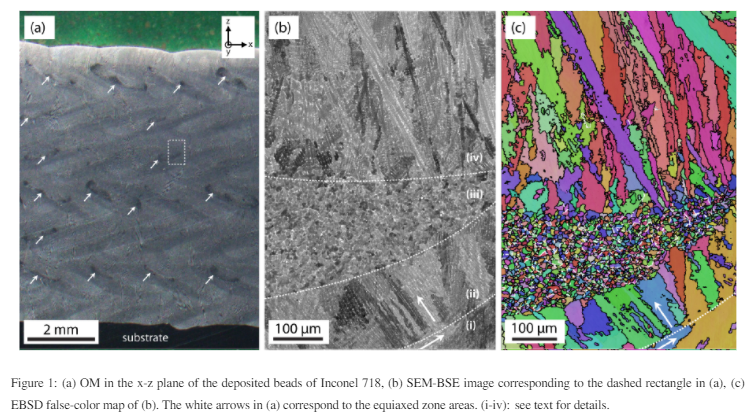

----&#----Az X-Z sík, Y a lézeres szkennelési irány. A makro scopic \"zigzag\" gabona szerkezet jellemző a kétirányú lerakódás. Néhány olyan terület, amelyet a fehérnyilak jeleznek, sötétebb kontrasztban jelennek meg, és megfelelnek az EquiAxed mikroszerkezetes területeknek. Annak érdekében, hogy a gabonák valóban egyenletes ésnem forogjunk oszlopos dendriteket az olvadt medence Y&Z síkjában lévő termikus gradienst követően, az OM-ben a szkennelési irányt tartalmazó Y#Z síkban (nem látható). A mikroszkópok megerősítik, hogy a FI NE szemek egyenletesek, és meglepő módon azt találtuk, hogy folyamatos réteget képeznek az Y irányba. Az egyenletes zónák egyike részletesebben látható az 1. ábrán (B) egy SEM&BSE képen. A terület megfelel az 1. ábrán látható fehér szaggatott téglalapnak. Négy különálló zóna figyelhető meg: (i) az N-1layer, amelyben anövekedési irányt egynyíl jelzi; (ii) az NTH-réteg oszloposnövekedése az N-1 rétegből származó EpitAxy-ben, N-1-től Anövekedési irányváltás fehérnyíllal van feltüntetve; (iii) oszlopos#QUIAXED Átmenet, amely a FI NE EQUIREXED mikrostruktúrához vezet; (Iv) globulitos acolumnar átmenetet, amelyben orientáltnövekedés vezet oszlopos mikroszerkezet. Az 1. ábra (c) a hamiscolour EBSD térkép, amely megfelel az 1. ábrán (b) ábrának, ahol>101; A különböző átmenetek jól láthatóak. Ebben a célpontban azonosítják az azonosító ikerszemcsés határokat fehér vonalakkal, melyek közülük

101; mint véletlenszerű gabona  nmoundaries (GB) egy félreértéssel 10 deg. fekete vonalakkal jelennek meg: az iker határokat csak az Equixed zónában észleli. A szemcseméret és a tájolás eloszlása ​​az EBSD-ről és a gabonaadatokból származik. Az 1-es táblázat az EBSD mérésekből levont átlagos szemcseméret és a relatív kétfrekvenciát eredményezi. <- -

N \\n \\n oszlopok, a minimális Feret átmérőjét úgy választottuk meg, hogy hossza óta értékelje a szemcseméretet a megfigyelési síktól függően jelentősen eltérhet. Az oszlopos szemek ≈37 μmin szélessége és hossza több száz mikrométer, vagy akár milliméter. Az EQUIXED zóna jelzi a mérgezési gabonát, amely mérete \\nμm. Ezenkívül az ikerfrekvencia körülbelül 1,3% az oszlopos zónában, közel a Mackenzie eloszlás értékéhez. Éppen ellenkezőleg, ez körülbelül 13% az EQUIXED zónában, közel a Kutuldu és munkatársai által jelentett értékhez. Annak érdekében, hogy bizonyítsa, hogy ez anukleációs mechanizmus hasonló az Al-Zn-CR Alloys \\ NAND AU-CU-AG-IR ötvözetek, többszörös \\ntwin orientációs kapcsolatai között több FCC gabona, azonosítani kell őket. \\ N \\n \\n \\n \\n
