Az acélnak és az alumíniumnak különböző kémiai és fizikai tulajdonságai vannak, mint az olvasztási pont, a termikus expanziós együttható, az elasztikus modulus stb., amikor az acélt és az alumíniumot forró feldolgozási hegesztési technológiával hegesztjük, sok problémával kell szembenézniük, azaz az alumíniummal és az acéllal, amely könnyen alakít egy nagyon kemény és törékeny IMP fázist (intermetallikus fázis),és minél nagyobb a hegesztési hő bemenete, annál több integrált fázis keletkezik.Ez a törékeny fázis s úlyosan elpusztítja a joint&_;statikus és dinamikus szilárdságot, valamint rontja a joint&_;s lágyulást.A főbb fizikai különbségeket az alábbiak mutatják:

A vas szilárd állapotban képes megolvasztani az alumínium egy részét, de amikor az alumínium-tartalom meghaladja a 12%-ot, a kristályszerkezet radikálisan megváltozik, így FeAL(mess), Fe3Al(mess) keverékek alakulnak ki, amelyek nagyon kemények (250-520hv) és törékenyek.Növelni kell, ha a vas Fe2Al (faktor), Fe2Al5 (eta) és FeAl3 (théta) keverék alumíniumtartalmát képzik, amely nagyobb keménységet (600-1100 HV) és nagyobb törékenységet kínál.Ez a törékeny anyag a vas alumíniumban vagy alumíniumban történő diffúziójából ered.Ha a két különböző anyag elektrokémiai potenciálja eltérő, a molekuladiffúzió kompenzálja a lehetséges különbséget.Minél nagyobb a lehetséges különbség (E~ 1.22v a vas és alumínium esetében), annál nagyobb a diffúziós tendencia.

Ha azonban a hegesztett ízület IMP törékeny fázisának vastagsága kevesebb, mint tíz m, akkor törékenysége kevésbé lesz fontos és nyilvánvaló.Ezen a ponton a munkadarab teljesítménye főként az alapanyag átengedhetőségétől függ.A korrózió egy másik súlyos probléma, mert a két anyag elektrokémiai potenciálja egészen más, ami elektrolízishez (egyenértékű az akkumulátorral) vezet. Az alumíniumnak viszont alacsony potenciálja van, és negatív elektróda, amely korrodál az elektrolízissel.Összefoglalva, az acél és az alumínium hegesztésének két követelménynek kell megfelelnie:

IMP fázisvastagság az ízületben < 10 m

Az alapanyag hegesztés utáni korrózió megakadályozása

E két követelmény teljesítéséhez alacsony hőbeviteli folyamatra van szükség, amelyet speciális huzal vagy hegesztési korróziós védelem követ.

A CMT (Cold Metal Transfer) technológiát rövidzárlatos átmenet alapján fejlesztik, és a hőbevitele sokkal alacsonyabb, mint a rendes GMAW hegesztés.A folyamat a következő: az ív ég, a drót előre tol, amíg a cseppentő lerövidül, és ekkor a vezetékes áramerősség visszafordul, a vezeték visszahúzódik, és az áram és a feszültség majdnem nulla.Miután a következő áramkör létrejön, az ív újra lángra kap, és a cseppfolyósítás újra megkezdődik, mielőtt a drót visszavarródik.Ennek a takarmány/visszacsatolási mozgásnak az átlagos gyakorisága a 70Hz.

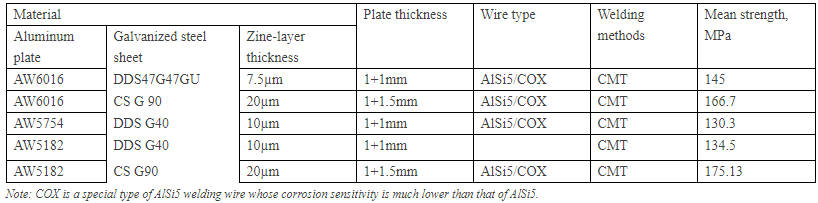

A siker a galvanizált acélon és alumíniumon alapul. a hegesztési kísérlet a következő: az alumínium vastagságának tartománya 0.8 3 mm, az alumínium-szilícium-anyag töltőanyaga, a keménykötésű acél-hegesztő ízület felületén keletkező alumínium és cink olvasztásával.Az alapkísérletet az acél és az alumínium ízülete 1-mm-ben hajtják végre.A következő táblázat a vizsgálat átlagos intenzitása.

Elkerülhetetlen, hogy a CMT-folyamat hővel sújtott zónájában némi erő fogyjon el.Hegesztéskor hőkezelt   Alumínium ötvözet   (6000 sorozat), a hővel sújtott zóna szilárdsága 30-40%-ot fog veszíteni a kicsapódás következtében kristályosodni egy vegyes kristályos szerkezetbe.Ezért ennek az ízületnek a hővel sújtott területe a leggyengébb része, és a legalacsonyabb szakítószilárdság körülbelül 60%-a az alumínium alapú anyagnak.A természetes keményített alumíniumötvözetek (5000 sorozat) esetében a hő által érintett zóna szilárdsága szintén csökken a rekonstrukció miatt.A szilárdság csökkentése az előkezelési és hegesztési folyamat során alkalmazott hőbevitelhez kapcsolódik.A törés főleg a hővel sújtott zónában fordul elő.

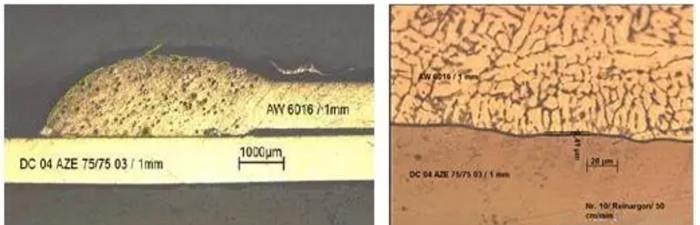

A kísérleti adatok azt mutatják, hogy az acél alumíniumba történő hegesztése lehetséges, bár az acélt galvanizálni kell, és a siker előfeltétele egy speciális, alacsony energiatartalmú hegesztési folyamat.A hegesztési csatlakozók kiváló szakítószilárdságot, korróziós ellenállást és kifáradási ellenállást mutatnak, és azt is bizonyítják, hogy az IMP törékeny fázisának értéke kevesebb, mint 2.5 m, amely a kulcs az acél és az alumínium ízület törékeny törésének megakadályozásához.
