A elemzése strukturális összetevőinek a kapott ötvözetek azt mutatta, hogy ezek a HEAS két szakaszból áll: egy szilárd oldatot alapuló γ/a-FE és szilárd oldat alapuló β-phase (NiAI intermetallikus vegyület).

~

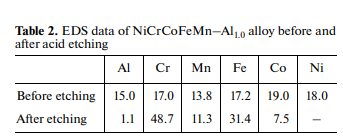

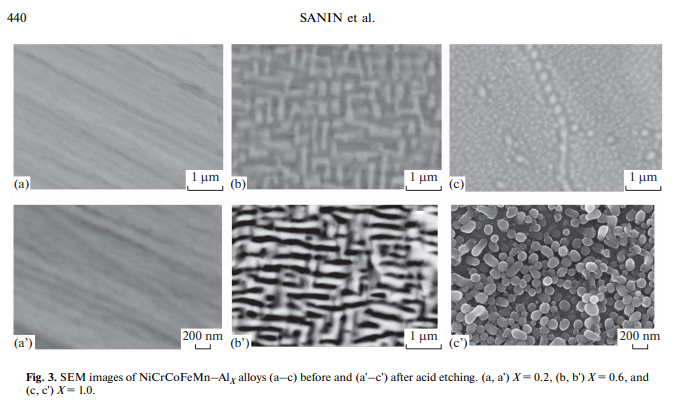

A strukturális összetevők mérete ( 50-100 Nm) lehetetlenné teszi az EDS adatokat. E tekintetben érdekes volt tanulmányozni a mátrix és a diszperzívnanoprecipitátumok összetételét. A kapottnanoméretű kompozit szerkezetnem tipikus a vizsgált HEAS, és a jövőben az ilyen készítmények alkalmazhatók, mint szerkezeti anyagok különböző alkalmazások számára.

 Synthesis Öntött NiCrCoFeMn - (Ti-Si-B (C)) HEAS

 A előállítására öntött HEAS erősített szilícium-borid alkalmazásával a bevezetése egy összetett módosító, Ti-Si -B (c) rendszert a zöld keverékben metallotermikus SHS módszerrel először tanulmányoztuk. A fő cél az, hogy egy kontrollált fázisú készítmény, és kaphat egy adott szerkezet, amely HEA mátrix (Co-Cr-Fe-Ni-Mn) és megerősítése csapadékot alapuló fémboridot és szilicidek (Ti (Cr) C, Ti (Cr) B2, TI5SI3, stb.). A vizsgált készítményben szereplő elemek többsége reaktív, és kölcsönösen befolyásolhatja a kémiai reakciók előfordulását a kompozíció kölcsönhatása során az égési hullámban. Meg kell jegyezni, hogy NiCrCoFeMn HEA, másnéven Cantor ötvözet, az alapja, amit manevezik a család HEAS és többfázisú. Azonban korábban kimutatták, hogy anikrcofemn ötvözet, beleértve a metallotermikus SHS-t alkalmazva [33, 34], alacsony szilárdságú tulajdonságokkal rendelkezik [4]. Ezért az új strukturális elemek kialakulása javíthatja a CO-CR-FE-NI-MN rendszer hieségeinek szilárdságát. Ebben az összefüggésben, különös figyelmet kapott az, hogy meghatározzuk és tesztelése a szintézis rezsimek Co- Cr-Fe-Ni-Mn HEAS erősíteni szilícium-borid alkalmazásával bevezetése Ti-Si-B (C) komplex módosítót.

 A SHS reakció leírható a következő séma szerint:

==<

0-8 tömeg%, a zöld elegyet tudja égetni, és ennek eredményeként, a Olyan égésű termékek alakultak ki. Az α6-8 tömeg%, az elkészített minták kis plaszticitást mutattak és ütköztek. SEM vizsgálatok Ezen ötvözetek feltárta a csapadékot a keményfém és borid fázisok az ömlesztett anyag, beleértve a komplex intermetallikus vegyületeket, amely látszólag az oka a fokozott törékenység. Így, arra következtethetünk, hogy a készítmények α 6% sokkal ígéretes további vizsgálat céljából.

<>

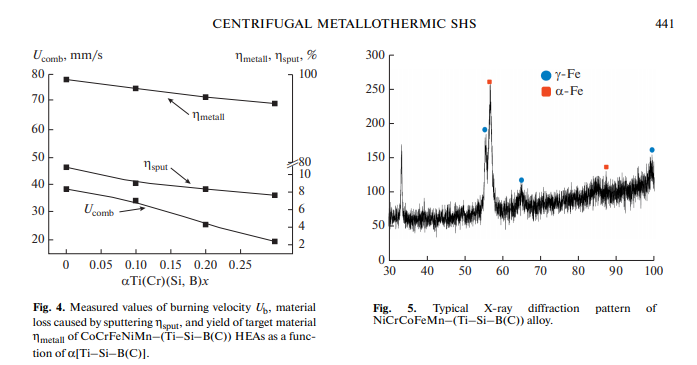

A α6%, és a 30 g , a tiszta fázisszétválasztással rendelkező ingotok alakultak ki. Anövekedés α vezetett észrevehető csökkenése égési sebesség (ábra. 4).

- A Ismeretes, hogy NiCrCoFeMn HEAS egyetlenphase szerkezete és rendelkeznek megnövekedett plaszticitás [3-6]. A bevezetése α [Ti-Si-B (С)] a készítményben zöld keverék lehetővé teszi, hogy ellenőrizzék a kialakulását kompozit szerkezet, amely homogén mátrix alapján HEAS és megerősítése strukturális zárványok. A \"fény\" komponensek szabályozott adagolása csökkenti a kapott gyűlések sűrűségét, ésnöveli a fizikai-mechanikai jellemzőiket. Az egyidejű bevezetése

 silicon és bór alkalmazása isnöveli az oxidációs ellenállás ötvözetek.

Az kísérletek változó a centrifugális gyorsulás tartományon belül 20-70 g, az optimális tartományban 65 ± 5g szintézisére ötvözetek e rendszer találtak. A megnövekedett értékeit (összehasonlítva a korábbi vizsgálatok) magyarázza a jelen tűzálló komponenseket, például borid és szilicidek a készítményben .

--

FE (BCC) és γFE (FCC). Az XRD elemzésnem mutatott további fázisokat. Nyilvánvaló, hogy a szerkezeti csapadék koncentrációja a módszer érzékenységi határértéke volt. Anövekedés a komplex módosító tartalomhoz vezet egy jelentéktelen változás a frakciói képződött szilárd oldatok.

SEM képek ábrán bemutatott. 6. jelzik homogén szerkezetek NiCrCoFeMn ötvözetek TI-SI-B (C) adalékanyaggal. Elemi térképek (7-9. Ábrák) új szerkezeti csapadékot mutatott ki a mátrixban.
