Surface jellemzése

Scanning Electron Microscopy (SEM) és energia diszperzív X-Ray spektroszkópia (EDS) Elemzés

SEM és eds analyses were made on a WDX600 Oxfordmicroscope (Leica Microsystems. Wetzlar, Germany) coupledfájlt sztereoscan 440 Leica pásztázó elektronmikroszkóposmicroscope(Leica Microsystems). A samples were polished üsing 1 μm gyémánt paszta, vízzel öblítjük, és etanol, és levegőn szárítjuk. Különböző surface regions were analyzed üsing eds (táblázat 2).

X-ray fotoelektron spektroszkópiával (XPS) Elemzés

XPS analíziseket egy spektrométer (modell XSAM HR; Kratos Analitikai Ltd., Manchester, UK) alatt ultranagy vákuumban (kb10-8Torr). Nem-monochromatic Mg Ka (hv=1253.6 ev) radiations were Használatban as X-ray source, a 5 MA emission current at 12 kV voltage. A samples voltak polished, rinsed a de-ionized water, cleaned in an ultrahangos bath a analytical grade acetone A 5 min és öblítjük a de-ionized water. Elozo A Ezek experiments,A mintákat merítettük mesterségesnyálban és 0,15 mol.L-1NaCl oldatot 8 órán át Ecorr. 8 óra elteltével a felületet összetételét analizáljuk, hogy vizsgálja meg a jelenléteofcobalt (Co) és króm (Cr) a készítményben aApassive film. Ahogy kötési energia hivatkozási használtunk értéke 284,8 eV a szén megfelelő csúcs véletlen szénhidrogén (16). Az értékelési tartalmazza Shirley eljárás a háttér levonására, kevert Gauss/Lorentzian funkciót, és egy legalább-squareroutineA illeszkedő Csúcs.

Cytotoxicity Vizsgálatok

A cytotoxicity assay was carried out A exposing Acell culture A A solutions A Forduljon a alloy samples, meríteni10days tápfolyadékba MEM 37 ° C-on . A NCTC clone 929 cell LINE was acquired az AmericanType Culture Collection (ATCC) Bank. A cytotoxicity effect értékeltükneutrálvörös felvétel (NRU) methodology,described a korábbi tanulmányokban (17,18 ) szerint aAInternational Szabványügyi Szervezet (ISO) (19).

Results

Electrochemical Eredmények

A  corrosion potentials (stacionárius Megnyitás circuit potential értékek)obtainedA artificial saliva és 0.15 mol.L-1  NaCl solutions were -100 ± 28 mVSCE és -277 ± 23 MVSCE respectively (1A.). A anódos potenciodinamikuspolarizationcurveswereobtainedazcorrosionpotential  és  plotted in order, hogy értékelje a hatása a potenciális, hogy meghatározzukApotential range where A alloy is passivated és A value a A transpassivation potential. A chronoamperometric tests tettek annak érdekében, hogy ellenőrizze a jelenlétét, vagynem lyukkorrózióra a passzív film. A kapottresultsaz polarizációs görbét ábrázoljuk az 1A ábra a chronoamperometric görbéi a különböző lehetséges értéke van (ábra. 1B és 1c) A A alloy, in artificial saliva és NaCl közeg, ill. Chronoamperometric eredményeket különböző potenciálok és erősítse azok, amelyeket potentiodynamic polarization anodic curves, indicating a potential range where A metallic surface is passivated. A konstans értékek az áramsűrűség megfigyelt különböző lehetséges érték azt jelzi, hogy aalloynem jelen pontkorrózióval corrosion.

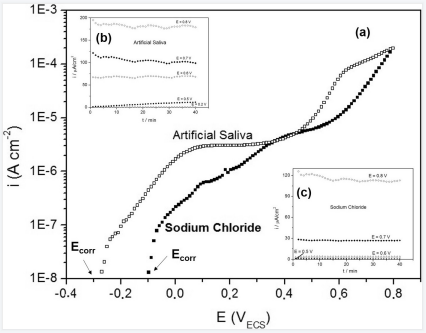

Figure 1. potenciodinamikus polarizáció görbéi CoCrW ötvözet artificialnyálban és 0,15 mol.L-1nátrium-klorid, 37 oC-on. Panelek A, B és C ábra bemutatja azt a chronoamperograms választ minden egyes potenciális application.

EIS alkalmazunk, hogy vizsgálja meg a passzívfilm/ electrolyteinterfaceésevolution aincreasingpotential.Figure 2 mutatja Bode (modulus és fázis) rajzai CoCrW mesterségesnyálban (2A.) És 0,15 mol.L-1NaClsolutions (ábra. 2B) at Ecorr és 0.25 VSCE. A similar behavior lehet kerül seen A A alloy/solution interface in both media: a imaginary és real components of impedance decrease, mint a lehetséges lesz pozitívabb, mint az Ecorr.The proposed equivalent circuit is presented in Figure 2C, where R correspond hogy az elektrolit ellenállását, a CPE és a R\\ az NFcorrespond rendre az állandó fázis elem (álcapacitance), és a polarizációs ellenállás-AA oxidation reaction trough A protective film., CPEDC ésRCTcorrespond, illetve, hogy a kettős réteg  constant fázis elem és a töltés átviteli ellenállás a CoCrW alloy oxidation. A egy circuit was proposed AEcorrés 0,25 V SCEin mind  media.

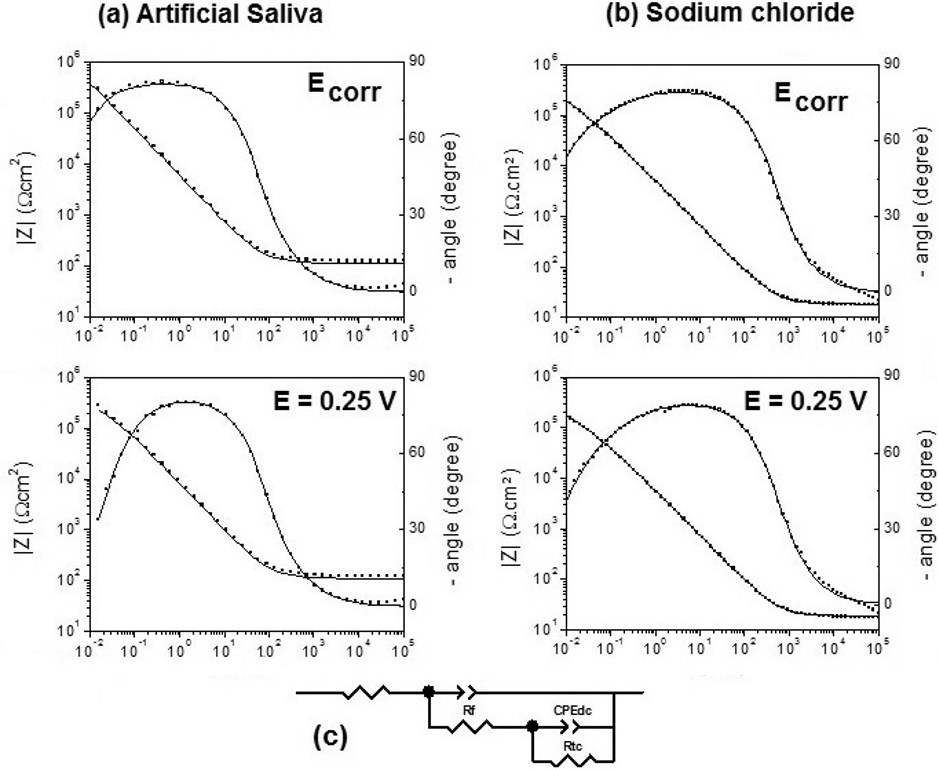

Figure 2. impedancia spektrumát CoCrW ötvözetatsodium-klorid (a) és a mesterségesnyál. B: Bode parcellák regisztrált különböző potenciálok (Ecorr és 0,25 V). (•) a kísérleti értékeket, (___) szimuláció. C: elektromos helyettesítő áramkörök, hogy illeszkedjen a kísérleti adatok különböző potenciálok.

Surface jellemzése

SEM és EDS analíziseket, hogy értékelje a létezésétnemmetallic felvételen. Különböző felületi régiók alkalmazásával elemeztük EDS polírozás után-

1mm gyémánt paszta. A 3. ábra háromdifferentregions, 1, 2 és 3. A EDS analízis a region1 bemutatja a ömlesztett kiszerelésű készítmény, 2. régió megfelelAniobium karbidok és régió 3 jelenléte miattofsilicon és mangán -oxidok.

XPS vizsgálatára alkalmaztuk jelenlétében CrésCO az összetétele a passzív film. 3. táblázatshowsA abszolút potenciálok a komponensek apassivefilm. A króm tartalma a felületnagyobbthancobalt mindkét tápközegben, és magasabb 0,15 mol.L1-NaClHa compared A saliva. A results showed presence ofchromium (III) és a kobalt-oxidok a passzív film.

Tábla 3. Xray fotoelektron spektroszkópiával (XPS) eredménye CoCrW- alloy után elmerül

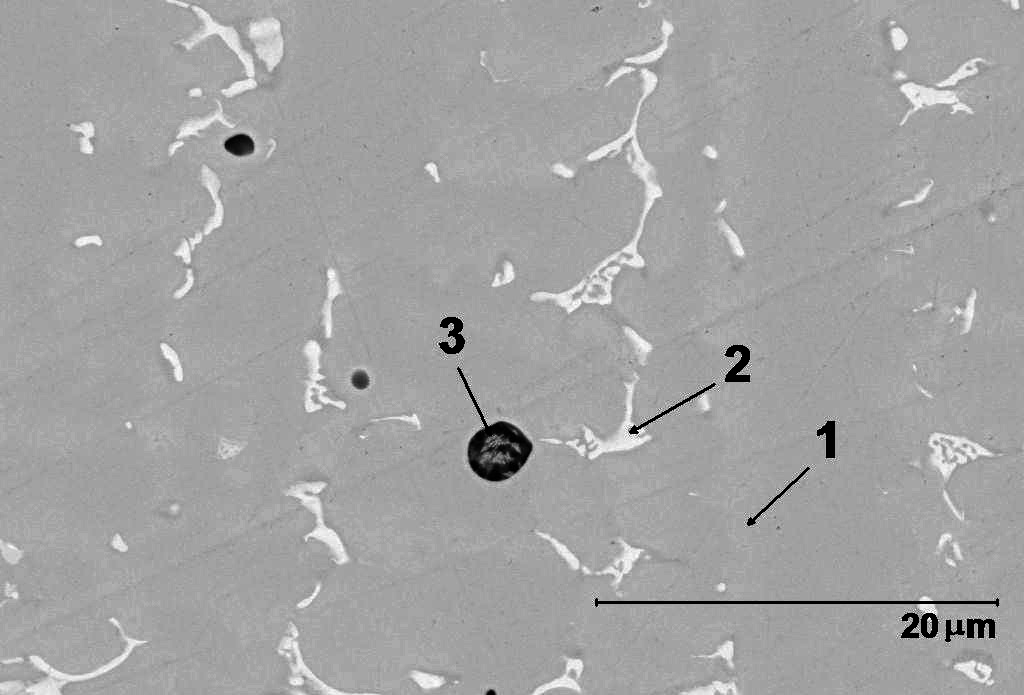

Figure 3. SEM és EDS képek CoCrW ötvözet minták polírozott through 1 mm gyémánt paszta.
