Cytotoxicity Test

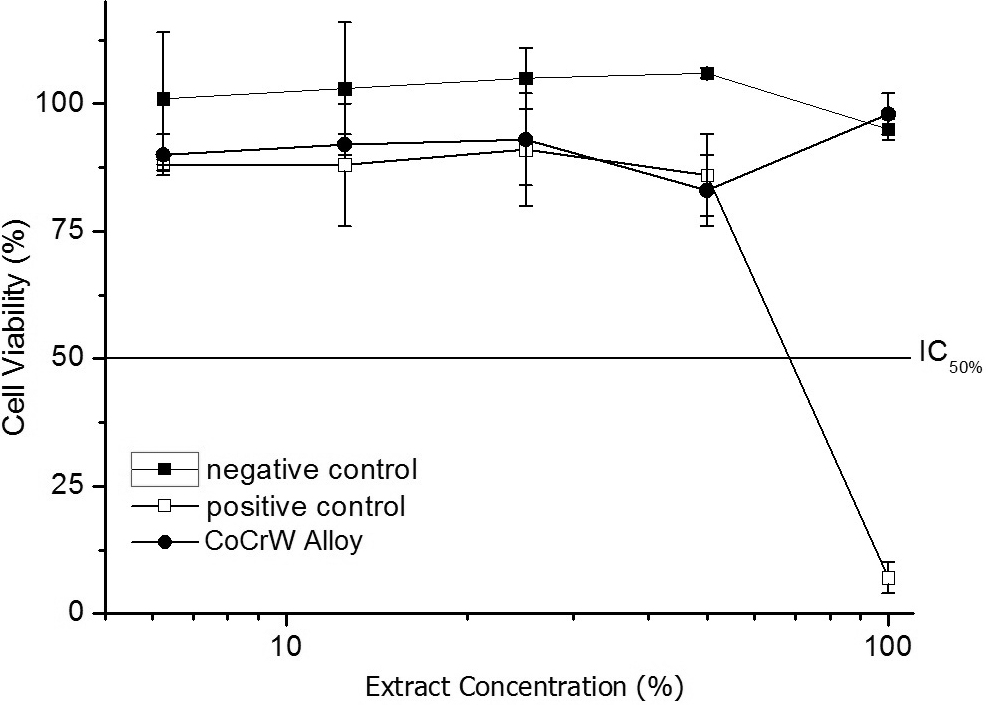

Cytotoxicity test was made és A results are in Figure4; A cytotoxicity evaluation was performed A neutral red felvételét assay. Positive és negative controls were Használatban Aconfirm a megfelelő teljesítményt a tesztprocedureés \\, sem/ A evaluate A results of CoCrW alloy, as well as Acontrol a sejt érzékenységét, az extrakciós hatékonyság és más vizsgálati paraméterek. A mintát, amely bemutatja a sejtek életképessége a fenti IC50() vonalnem toxikus ésunderA IC50() vonalitis toxic.

Discussion

Figure 1a shows amelyik A Ecorr in saline solution is Még többpositive, ami arra utal, egy jobb passzív film képződésétHacompared A artificial saliva medium. A CoCrW alloy (1A.) kimutatta kis értékeket áramsűrűség (110μAcm/2) egynagy elemezte a potenciális tartományban jelzigoodcharacteristics of A passive film formed in both media. ACoCrW alloy presents \\ Egycellás passivating current densities in NaCl medium, SU ggesting Még több passivating film A sodium-klorid, mint a mesterségesnyálba. A chronoamperometric görbék (ábra. 1B és 1c) showed constant current density értékek még magas potenciál, hiányát jelzi ragya corrosion. A results have shown amelyik CoCrW alloypresents csak generalizált korrózió 0,9 Vnagy áramsűrűség értékei mindkét media.

   A characteristics of A passive film were investigated által EIS az Ecorrés 0,25 V SCE. Az eredmények presented a 2A és a 2B. Bode fázis diagrammok jellemző passzív rendszerek magas értékei mind a valós és képzetes része az impedancia alacsony frekvencián.AzA Bode diagrams A values ​​ of Z were about 105 Ω/cm² és az a szögnagyobb, mint 75º, amely bemutatja ahighresistive és kapacitív jellemzői a képződött film.Bode fázisdiagramok rámutatni, hogy ugyanaz a mechanizmus a artificial saliva és sodium chloride. Figure 2C also shows afittingof a kísérleti eredmények according A simulated equivalent circuits. Good agreement between A experimental eredmények és az egyenértékű circuits proposed is observed on A entire range of studied frequencies, suggesting qualitatively A egy mechanism in both media. A film képződöttnátrium-klorid közegben (ábra. 2B)le better minőségű, mint a képződött mesterségesnyálban (ábra. 2A).

 analyzed A XPS at Ecorr. A amount of chromium és cobalt in A passive film formed in sodium chloride is greater than in artificial saliva. A protective film is formed A chromium oxid in both media (20). Ezek results were also obtained A Hodgson ettó al. (21). Az CoCrbased- alloys, Csak at high potential az kerül found another state of chromium oxidation, such as Cr (VI) (21,22).. A chemical shift between CO2+ és CO3+ is very small (2224),- indicating a difficulty A characterize A oxidation state on A metallic surface. A low amount of cobalt in A film suggests amelyik it diffuses into A solution és it does tartalmazhat significantly contribute

 A study A tested alloy did tartalmazhat present toxic effects even a t 100 extract concentration. Minden A viability curves are above A cytotoxicity index LINE, Melyiket means amelyik A CoCrW ötvözetnem mutattak citotoxicitást hatást A assay.

 A study A CoCrW alloy presented good behavior a A FORMÁCIÓK of a uniform passive film\\ következő helyen NRICH in chromium (III) oxid és a \\ Egycellás amount of cobalt -oxidok. A film formed in 0.15 mol.L 1NaCl-is Még több capacitive és rezisztív, mint az egy alakítottin  artificial saliva. A chemical complexity of A artificial saliva probably contributesnagyobb bizonytalanság a passzív film. SEM és eds Biztonsági amelyik A CoCrW alloy presents niobium carbide és silicon és manganese -oxidok as anemmetallic -inclusions. Cytotoxicity tests validated A anemcytotoxic -effect szerinti ötvözet, hogy a használt módszert.

A ezen vizsgálat eredményei azt sugallják, hogy CoCrW ötvözetek elektrokémiai és a citotoxicitás szempontjából lehet használni bioanyagok alkalmazandó protézis fogászati ​​implantátumokat.
