Átöntések geometriája

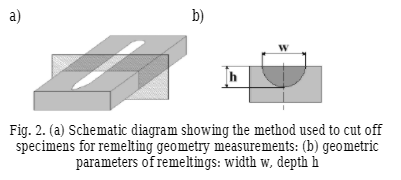

  A kapott felületi átolvasztások geometriáját az átolvasztások hossztengelyére merőleges keresztmetszeten vizsgáltuk (1. ábra). A mintákat a Struers márkájú Labotom 3 metallográfiai vágógépen Supra TRD 15 vágókerékkel vágtuk le, a kerék éleinek elmozdulásának 37,2 m--es lineáris sebességével. A kereket több időközönként körülbelül 10 mm-min sebességgel haladták előre. A minták levágása közben a kereket intenzíven lehűtötték vízzel. A megfigyelésekre kiválasztott minták felületét- 150, 500 és végül 1000 szemcseméretű csiszolópapírokkal készítettük elő, 150 fordulat \/ perc polírozópárna forgási sebességével. A minta előkészítése során a csiszoló papírokat vízfolyássalnedvesítették meg.//-

Méretek a

-re jellemző geometriai paraméterekről

az újrafeldolgozásokat VIDEOTRONIC CC20P videokamerával felszerelt NEOPHOT 2 optikai mikroszkóppal, fejlett képrögzítő és elemző rendszer, Multiscan v. 08 alkalmazásával végeztük. Az átolvasztott területek szélessége és h mélysége mértük. Az alkalmazott módszer lehetővé tette a w és h paraméterek kiolvasását 0,01 mm pontossággal.

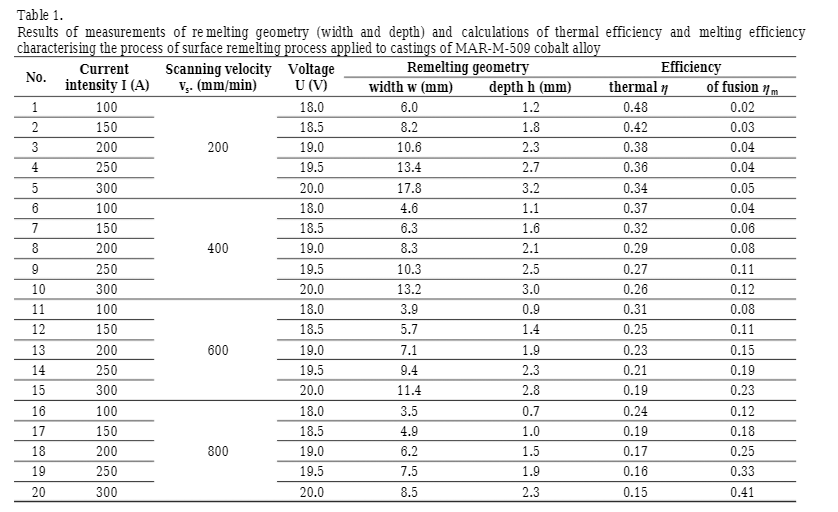

    Az átolvasztási geometria (szélesség és mélység) eredményeit vagy méréseit, valamint a hőhatékonyság és az olvasztási hatékonyság számított értékeit az 1. táblázat tartalmazza.

 3. Következtetések

A kapott vizsgálati eredmények alapján azt tapasztaltuk, hogy az elektromos áram intenzitásánaknövekedésével és az elektromos ív pásztázási sebességének csökkenésével mind a felületi átolvasztások szélessége, mind mélysége megnő. A legnagyobb szélességet w

3,2 mm mélységet az I300 A villamos áram intenzitása és a vS 200 mm min sebességű pásztázási sebesség mellett értük el. A legkisebb szélességet w 3,5 mm és h 0,7 mm átolvasztást kaptam az I=100 A villamos áram intenzitása és a pásztázási sebesség vS=800 mm=min.=/====/

A GTAW folyamatparamétereinek elfogadott tartományában az átolvasztás szélessége érzékenyebb az áram intenzitásának változásaira, mint az elektromos ív pásztázási sebességének változására. A MARM509 ötvözet öntvényeken alkalmazott felületi átolvasztási technikát jellemző technológiai paraméterek bármilyen változása jelentős különbségeket eredményez a folyamat hőhatékonyságában és olvasztási hatékonyságában. Anagyobb áramerősség és az alacsonyabb ív pásztázási sebessége megnöveli az elektromos ívben keletkező hőmennyiséget. Ennek megfelelően a felmelegített

   --

 A kapott eredmények lehetővé tették az egyrészt az átolvasztások hőhatékonysága, az olvasztási hatásfok és a geometriai paraméterek, másrészt a másrészt az átolvasztási folyamat. Egyrészt a termikus hatásfok, másrészt az áram intenzitása és az elektromos ív pásztázási sebessége közötti összefüggést a következő képlet írja le:

η   0,0006 · I -

0.0004 ·=vs 0.57 (3)Az egyenlet statisztikai paraméterei: R+

0.98 ;R20,96; =F=

242,1; Δη =0,018;α 0,05.=Az olvadási hatékonyság egyrészt az áram intenzitása és az elektromos ív pásztázási sebessége közötti összefüggést em=a másikat a következő képlet írja le:

ηm

0.0007 ·I =0.0004 ·vs +–0,19 (4) Az egyenlet statisztikai paraméterei:R

0,92;R20,86; =F=

53,5; Δη m=0,041;α0,05.=Az egyrészt az átolvasztási szélesség, az áram intenzitása és az elektromos ív szkennelési sebessége közötti összefüggést em=a másikat a következő képlet írja le:

w

0.04 ·I =– 0.008 ·vs 4,28 (5)Az egyenlet statisztikai paraméterei: R+

0,96;R20,92; =F=

103,1; Δw =1,05 mm;α 0,05.=Az egyrészt az átolvasztási mélység, az áram intenzitása és az elektromos ív szkennelési sebessége közötti összefüggést on=a másikat a következő képlet írja le:

h

0,009 ·I =–0 .0013 ·vs 0.69 (6)Az egyenlet statisztikai paraméterei: R+

R20,98;=F=

730,4; Δh =0,08;α 0,05.=A kapott statisztikai együttható magas értékekkel jellemzett képletek hatékonyan alkalmazhatók az ipari gyakorlatban a hőhatékonyság és a fúzió hatékonyságának felmérésére a felületi átolvasztási folyamat során =öntvényekhez

M509 a kapott átolvasztási minták ötvözete és geometriája a GTAW módszerrel végrehajtott felületi átolvasztási folyamat technológiai paraméterei alapján. -
