A jelenlegi munka megvizsgálja, hogy mekkora az ERBO/1 kontra ERBO/15) és kicsi (három ERBO/15 variánsok) Az ötvözet összetétele változásai befolyásolják termoszelasztikus tulajdonságaikat.Első célkitűzés: Két különböző ötvözet összehasonlítása (az ötvözet összetétele nagy ingadozása) segít az összerőfeszítésben, hogy egy szuperötvözet felé haladjunk.-kristálytechnológia, where a drága és stratégiai ötvözet elemei, mint a Re, amelyek közismerten nagy csúszási erőt biztosítanak, újratelepítiked más elemek, a mechanikai szilárdság veszélyeztetése nélkül.E tekintetben mind az elasztikus, mind a csúszós tulajdonságok fontosak.Javasolták, hogy ez a Mo, Ti és W [34] szintjének növelésével érhető el.Továbbá nagy rugalmassági együtthatókra van szükség.-hőmérséklet-tervezés olyan alkatrészek tervezése érdekében, amelyek ellenállnak a termikus kifáradásnak.Ezért a jelenlegi munka során erőfeszítéseket tesznek a rugalmas együtthatók mérésére.Második célkitűzés: Az egyes ötvözet-elemek szerepének részletes megértése csak akkor érhető el, ha egy adott elem hatását tanulmányozzák.A három ERBO összehasonlítása/A 15-ös változatok ebben a tekintetben segítenek.A harmadik célkitűzés: különösen a magas-felbontási dilometria mint módszer a magas c meghatározására-solvus hőmérséklete&Felfedezve.Ebből a c élból összehasonlítjuk a c-solvus magas hőmérséklete-hőmérséklet dilatómetria elméleti ThermoCalc számításokkal [35].A ThermoCalc prediktációinak minőségét a c c c) kand kémiai összetételére vonatkozó előrejelzéseinek összehasonlításával értékelik.&3D atomszonda tomog használatával nyert fázisok-Grafika (3D)-ATP) [36] és transzmissziós elektronmikroszkóp (TEM) [32].A magas&a c meghatározására szolgáló módszerként a termikus expanzió felbontási mérése-A solvus jelentős pro-Gress a szuperötvözet technológiában.-Az eredményeket az irodalomban közzétett korábbi munka fényében vitatják meg.Kiemelték azokat a területeket, amelyek további kutatást igényelnek.-Anyagok, kísérletek és módszerek Anyagok: A jelen munkában négy anyagot vizsgálnak.A névleges kémiai összetételük az 1. táblázatban szerepel.ERBO&1 a CMS

4-es ötvözettípus, a feldolgozással, a többlépcsős hőkezeléssel és a mikroszerkezettel kapcsolatos részletek máshol kerültek közzétételre

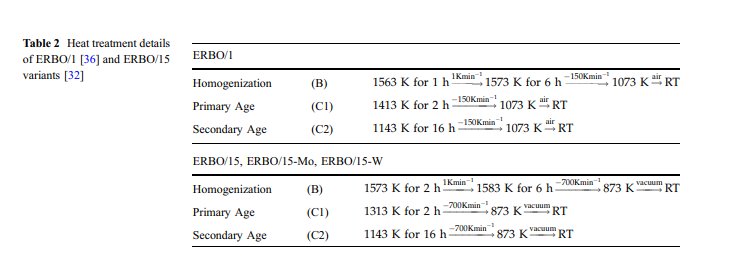

101; [32, 33, 36, 37].ERBO/15 az alacsony-sűrűség Refre one&#Crystal Ni/bázis szuperötvözet, amelyet a Rettig et al. [34] fejlesztett ki numerikus termodinamikai multi-kritériumok optimalizálási módszer.A jelenlegi munkában összehasonlítjuk az ERBO-t.-15, két vékonyabb ERBO-val-15 változat, amely kevesebb W-t és kevesebb Mo-t (ERBO) tartalmaz-15/W és ERBO/15/Mo).A négy vizsgált ötvözet hőkezelési adatait a 2. táblázat tartalmazza.Míg az ERBO-Az 1 hő volt./a Doncasters Precision Castings (Bochum) által kezelt, az ERBO hőkezelése-15 variánsok rendelésre kerültek végrehajtásra/az LHTM típusú karbolit Gero-ból készült vákuumhőkezelő kemence-100_/16 1G. A hőkezelési eljárásra vonatkozó részletes információkat a [32] és [36] pontban dokumentálják.Az elektron szondás mikroanalízist (EPMA) elektron szonda mikroanalizátorral, SX 50-el végezték az ERBO esetében-1 és az SXFiveFE típusú elektronmikroszonda az ERBO esetében 15-ös és két származéka, mindkettő Camecából származik.Köztudott, hogy a megszilárdítás során az SXs ötvözeti elemei eltérhetnek a partíció irányában a dendrista és interdendrista régiókra.Az 1. ábra bemutatja az Al, Ti, Mo és W elemek elosztását az ERBO mikrostruktúrájában/15 a következő/öntött állapot (felső sor, 1a. ábra)d) és a homogenizációs h őkezelés után (alsó sor, 1e. 8211h. ábra).Az 1. ábra alsó sora azt mutatja, hogy a/a homogenizációs szakasz (2. táblázat) során csökkenteni lehet az ötvözet elemeinek szilárdság alatti megoszlási tendenciáihoz kapcsolódó kémiai heterogenitást (2. táblázat);nem tűnik el teljesen, ahogy a W. 1h. ábra. A fürkésző elektronmikroszkóp (SEM) vizsgálata során a Carl Zeiss AG-tól származó Leo Gemini 1530 SEM-et (FEG) 12/kV-n és egy bemeneti detektoron (munkatávolság: 4.5mm, apertúra: 30 mm) alkalmazták./②-②-②
