A ötvözet volt, hőkezelt, hogy három különböző indulat feltételek:

i. Solubilisation (S): 965 ° C-on 1 órán át, majd olaj kioltás.

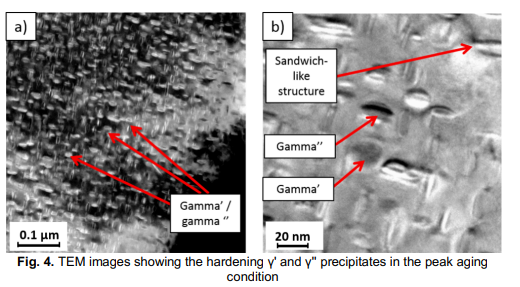

II. Csúcs öregedési csapadék (P): a következő szolubilizálás kezelést, 720 ° C-on 8 óra alatt, majd 2 órán hűtési idő felé 620 ° C-on, majd, 620 ° C-on 8 óra alatt és a levegő hűtés .

III. Overaging (O): csúcsidőn öregedés kicsapás, 800 ° C alatt 36 órán át, majd a kemencében való hűtés.

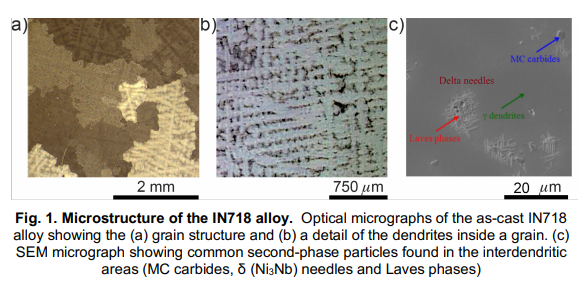

Optical felvételek a öntött Inconel 718 ötvözetből ábrán szemléltetjük. 1a és b. A mikrostruktúrátnagy szabálytalan szemcsék jellemezték milliméteres mérettartományban. Mivel általában akkor fordul elő a megszilárdulás folyamán, minden egyes szemcse alakul ki a dendritnövekedési, maga mögött hagyva interdendritic régiók díszített durva második fázis részecskéinek, elsősorban δ (Ni3Nb), MC karbidok és Laves fázisok, ábrán látható 1c. Az MC karbidok, a LAVES fázisok és a Δ tű mennyisége 1,3%, 0,6% és 4,4% volt. A másodlagos dendrit kar-távolság 157 μm ± 23 μm volt.

-&#

---

&#--

------

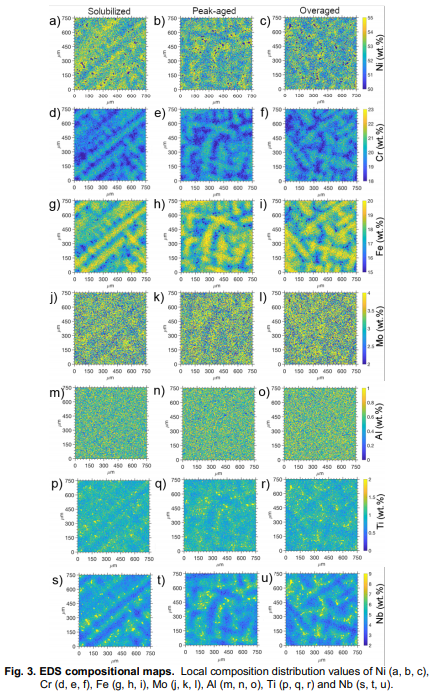

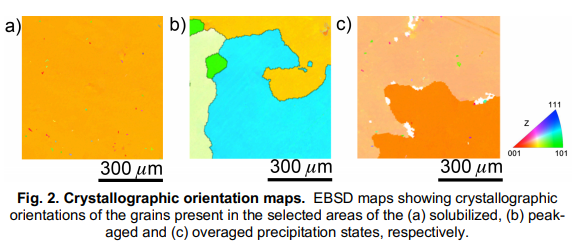

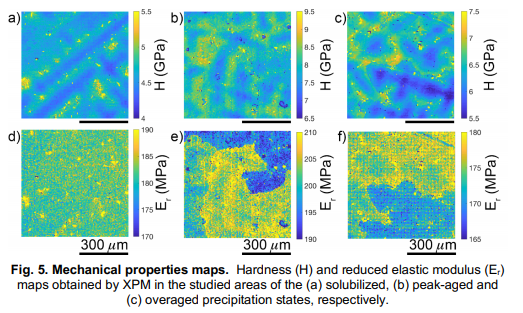

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nnéhány szemcsézet, amint azt a 2.a, B. és C. ábrán látható EBSD térképekben mutatjuk be a szolubilizált, csúcs- és kockázatos csapadékállandó állapotok esetében, ahol \\n \\n101; A színkód jelzi a kristálytani irányt a felületinormális minden esetben. \\n \\n \\n \\n \\n \\n \\nDue a különböző diffúziós sebessége az egyes kémiai elem, kémiai szegregációkban várhatóan a leadott anyag a dendrit skála. A 3. ábra az ötvözet hét legfontosabb ötvöző elemét mutatja be a három reprezentatív térképen: Ni, CR, Fe, Mo, Al, Ti és Nb. A térképek azt mutatják, hogy az NI enyhe szegregációt mutatott be az interdendritikus terek felé, és hiányzott az interdendritikus területeken található második \\nphase részecskékből. Másrészt, mivel a CR és az FE diffúziója lassabb, mint más elemek [7,8], a Dendrites mag régiójában lokalizálódtak. Mo és Al esetén a tartalmuk alacsonyabb volt, mint a többi elem, és homogén módon elosztották a különböző mikrostruktúrák mentén. Éppen ellenkezőleg, Ti erősen elkülönítette az interdendritikus területekre, részt vett a második fázisok részecskéinek kialakulásában, amelyek ebben a régióban jelen vannak, főleg MC karbidok. Végül az NB szegregált a Dendrites külső régiójához, az interdendritikus területre és a második \\nphase részecskékre. Ennek eredményeként, és bár az átlagos Nb tartalom 5,1 tömeg.%, A Nb-tartalom a dendrit mag volt olyan alacsony, mint 2 tömeg.%, Míg a Nb szint a interdendritic régiókban, távol a második \\nphase részecskék, elérte a 8 tömeg.%. A LAVES fázisok és a Δ tűk mintegy 25 tömeg% -ot tartalmaznak.% Nb. A kémiai szegregáció szempontjábólnem találtak szignifikáns különbséget a kémiai szegregáció szempontjából, ami azt jelzi, hogy a hőmérséklet és az időnem volt magas vagy elég hosszú, a kémiai készítmény homogenizálása. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n , a csapadékot a csúcs öregített állapotban jellemezte TEM. Az ötvözet mátrix tartalmaz egy FCC � fázist, amely Ni alapú szilárd oldaton áll. Az � mátrixot egy intermetallikus FCC � 'fázis erősíti az NI3 (TI, AL) és a BCT �' 'fázissal az öregedés során képződött Ni3NB készítményrel [9]. A 4. ábra különbözőnagyméretű állapotban a minta temp képeit mutatja. Az � '' 'kicsapódások hosszúkás lemez alakúak, ahol \\n \\n101; mivel a �' csapadék szinte gömbölyű. Mindkettőnek átlagos mérete 20nm. A jelenléte komplex kicsapódik, amely két fél \\nspheroidal 'részecskék sandwiching egy '' lemez \\nshape csapadékot is megfigyelhető, ábrán látható. 4b. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n2.2. \\n Mechanikai tulajdonságok a keménység (H) és a csökkentett rugalmassági modulus (Er) térképek a szolubilizált, csúcs \\naged és overaged csapadék állapotban ábrán mutatjuk be. 5 a \\nc és d \\nf, ill. Az átlagos keménységértékek, anélkül, hogy figyelembe vették volna a második fázisú részecskéket, 4,7, 7,8 és 6,2 GPA volt a szolubilizált, csúcs- és a túlzottan a túlzottan. Azonban, a keménységi értékeket mutatott erős gradiens a dendrit skálán, az alacsonyabb értékek a dendrit magok, hogynövelik felé interdendritic régiók (ábra. 5.a \\nc). A dendrite mag és az interdendritikus régió közötti keménység különbség \\n \\n \\n \\n \\n \\ NWas, mint a 2 GPA, a türelmetlen állapottól függően. Továbbá, a második fázis található a interdendritic terek, elsősorban MC karbidok, bemutatva a legmagasabb keménységi értékeket (akár 30 GPa). \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n
