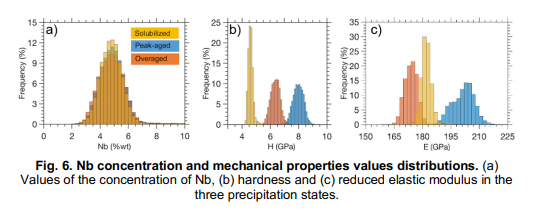

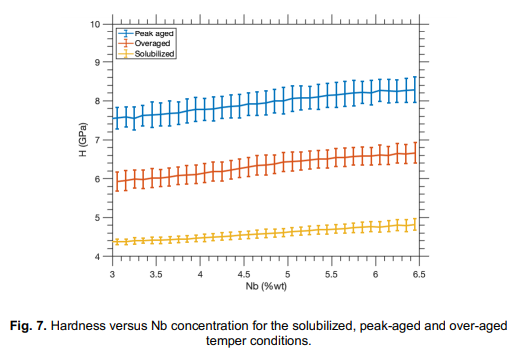

----

===

 --

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n értéke van. A 6b. Ábrákon lévő keménységi értékek hisztogramja átlagosan 4,7, 7,8 és 6,2 GPA átlagos keménységet mutat a szolubilizált, csúcs- és a túlzottan a túlzottan végzett betegségekhez, amint azt az ötvözet csapadékállapotából várták. De még fontosabb, hogy a keménység diszperzió értékes információkatnyújt az NB-tartalom szerepéről minden esetben. Például a szolubilizált állapot szűkebb keménység-eloszlást mutat, mint a csúcs- és a túlzott államok. Más szóval, a szolubilizált állapotban lévő keménység-eloszlás szélessége körülbelül 1 \\n1.2 GPA, míg a csúcs- és a túlzott államokban körülbelül 2 GPA-ra emelkedik. Ez megerősíthető, hogy összehasonlítja a keménységi értékeket a mag és a dendrites karok felületén a. 5a, b és c. Az NB várhatóan elsősorban a szolubilizált állapotban szilárd oldatban lesz, alacsonyabb frakcióval a \"\" -es erősítés alacsonyabb frakciójával a csúcskorú és a túlzottan végzett körülmények között. Ez azt jelzi, hogy az NB szegregációnagyobb mechanikai tulajdonságváltozatokhoz vezet a � '' \"-ben, mint a szilárd oldatban erősített Ni alapú szuperlopok. Ezenkívül az NB-tartalom és a keménységű térképek, amelyek több mint 16000 adatpontot tartalmaznak minden esetben, olyan statisztikailag szignifikáns adatkészletet jelentenek, amelyekből a kvantitatív összefüggések a keménység és az NB tartalmak között extrahálhatók minden egyes temperamentum esetében, amint azt az 1. ábra mutatja.nagyon értékes helyi eszközt jelent a hegesztések minőségének, javítások vagy 3Dnyomtatott komponensek minőségének felmérésére, mivel a helyi \\n \\n \\n \\n \\ NHardness térképek közvetlenül korrelálhatók a helyi mikrostruktúrákhoz, az erős NB szegregációval rendelkező területek azonosítása érdekében vagy helyi tempókkal, az érintett zónák eredményeként. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n f) Ne mutasson korrelációt a helyi kémiai szegregációval vagy az edzett állapotgal. Ehelyett a rugalmas modulus térképek közvetlen korrelációt mutatnak be a szemcsék kristályos orientációjával (2a, B és C). Eznem meglepő, figyelembe véve a 178-asnagyrugalmas anizotrópiát [12,13], és az a tény, hogy a keménységgel ellentétben a rugalmas tulajdonságok viszonylag érzéketlenek a mikrostrukturális jellemzőkre, például a kicsapódási szakaszra vagy a kémiai kompozíció kis változataira. A 8. ábra a várt rugalmas modulusváltozást a kristályosodási orientációval [14], az in718 (C11 \\ N259, C12 \\ N179, C44 \\ N109.6, C44 \\ N109,6, C44 \\ N109.6, C44 \\ N109.6, C44 \\ N109.6, C44 \\ N109.6, C44 \\ N109.6, C44 \\ N109.6, C44 \\ N109.6, C44 \\ N109.6, C44 \\ N109.6, C44 \\ N109.6. A rugalmas modulus várhatóan sokkal magasabb lesz a 279 GPA irányába, mint a 104 és 113 GPA-ban. Annak ellenére, hogy ananoindentáció komplex stresszállapotot jelent a francia bekezdés alatt, érdemes észrevenni, hogy a bemélyedések relatív értékei a gabonák \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\ Nnormal kristályosodott orientációjával korrelálnak. Például a 2b. Ábrán lévő csúcskorú állapotban lévő világoskék gabona a [101] és [111] közötti felületen a legmagasabb rugalmas modulust mutatja, körülbelül 210 GPA-t (5e és 6c ábra), míg a Sötétnarancssárga gabona a túlzott állapotban (2C. Ábra), a felületnormáljához közel (001), bemutatja a legalacsonyabb rugalmas modulust, körülbelül 165 MPa (5F ábra és 6c ábra). \\ N \\n \\ t N N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n három különböző tempóhoz. A példányok erős NB szegregációt mutattak a dendrite karok skálán, helyi Nb tartalmakkal, amelyek 2 tömeg% között változtak.% A dendrite karok magjában 8 tömeg% az interdendritikus régiókban és 25 tömeg% Fázisrészecskék (MC karbidok, LAVES fázisok és Δ fázisú tűk). Ananohardness-t erősen korrelálják a helyi NB-tartalommal és az egyes esetekben. Éppen ellenkezőleg, a bemélyedő rugalmas modulokatnem befolyásolta a helyi kémiai összetétel vagy a temperamentum, de közvetlenül korrelált a gabonatorientációval, mivel anikkel magas rugalmas anizotrópiája miatt. A helyi mechanikai tulajdonságok, a kémiai összetétel és a temperamentum közötti korreláció meghatározásanagyon értékes eszköz lehet az öntött alkatrészek és más megszilárdulási folyamatok minőségének értékeléséhez, például hegesztések, javítások vagy 3Dnyomtatott komponensek. Így a helyi keménységi térképek közvetlenül korrelálhatók a helyi \\n \\n \\n \\n \\nmicroTruktúra, hogy azonosítsák a területeket erős NB szegregációval vagy helyi tempókkal, a hő által érintett zónák eredményeként. \\ N \\n \\ tn \\n \\n
