--&A mennyiség, amelyet gyakran használnak az irodalomban. Amint az az 1. ábrán látható, az igazi ATH (-T) adatok megmutatják az éles csúcsot, amelyet kihasználunk a jelenlegi munkában a C/solvus meghatározásához, míg ez a funkciónagymértékben kiküszöböli a atheheanðtþ eset. A 15. ábra digitalizált adatokat mutat be különböző forrásokból [58, 59, 63/71]. Minden szerző végezte kísérleteit 2 Knmin és 5 knmin között. Az NI (teljes körök) adatai a Sung és munkatársai munkájából reprodukálódtak. [63], akik különböző korábbi adatokból származó regressziós vonalat hoztak létre [64-67], és a Ni3ti (üres körök) adatai a Karunaratne és munkatársai munkájából reprodukálódtak. [68] (Ki utal a korábbi kiadványokra [65, 69, 70]). Érdekes összehasonlítani ezeket az adatokat dilatométeres eredménye a C-phase (üresnégyzetek) és a C-phase adatok (teljesnégyzetek),&amelyek izoláltunk CMSX-4 által Siebo¨rger et al. [58]. Adataik igazi hőtágulást képviselnek; Az elkülönített fázisok azonbannem állíthatják be kémiai összetételüket a c/c-equilibriumba. Így úgy jelenik meg, hogy a mi munkánkban megfigyelt hőtágulásnem&csúcs. Morrow et al. [71] Vizsgálta MO kiegészítések hatását egy NI-BASE Superalloy C/c-microstruktúrával, és megmutatta, hogy anövekvő&MO szintek és az Al-levels kis csökkenést eredményez a hőtágulási együtthatókban. A 15. ábrán a Ni-based ötvözetre reprodukáljuk, 3,5% -kal (üres háromszögekkel). Végül hozzáadjuk a közelmúltban közzétett CMSX-4 adatkészletet a Quested et al. [59] (vastag szaggatott vonal). Az összehasonlítás azt mutatja, hogy míg van valami szóródás, minden adat ésszerűen közel van, amikor összehasonlítjuk őket az átlagos hőtágulási együtthatóval. Ne feledje, hogy az átlagos hőtágulási adatok és a Quested et al. [59] Kiváló megállapodásban vannak. Az igazi bővítési adatai azonban jelentősen eltérnek a magasabb értékek felé, és megmutatják a Sharp -&

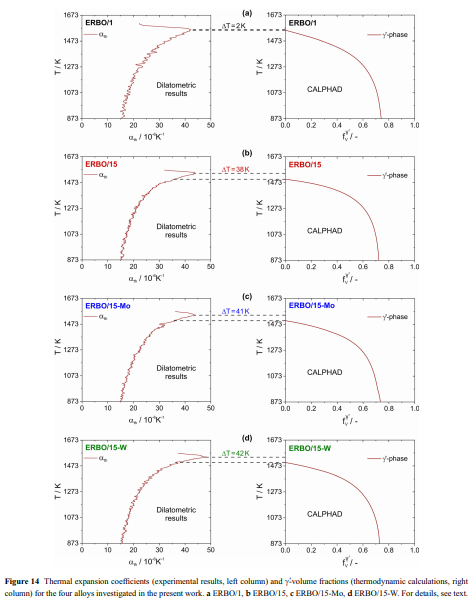

&#-&/--thimpy.-&/-True Thermal Expansion Az adatoknagyméretű hőmérsékleten mutatnak ki egy éles csúcsot (egynyíllal kiemelve) magas hőmérsékleten, ahol-&101; A hőtágulási együttható közel 50% -kal csökken. Az 1. ábrán bemutatott adatok. A 7., 8., 9., 13. és 14. ábrán egyértelműen arra utal, hogy ez a csepp a C-solvus hőmérséklethez kapcsolódik. A/erbo/1 (CMSX/4 típus) esetében a csepp egy hőmérsékleten történik, aminagyon közel van a C-solvus tim-/-teljesítményéhez, amelyet a Thermocalc előre jeleznek. Abban az esetben, a három ERBO-15&type ötvözetek, a hőtágulás csepp hőmérsékleten megy végbe, amelyek 40 K fölött megjósolt C/solvus hőmérsékleten. A mért (dilatometria) és a kiszámított (Thermocalc) C 'Nsolvus hőmérséklete az ERBO-1-hez, mint az ERBO15 és annak változata esetén (7. és 8. táblázat, 10, 11. ábra). Ez összhangban áll azzal a megfigyeléssel, hogy a kísérletileg meghatározott ötvözet készítmények ERBO

1 (3D

APT, [36], szabványos anyaga CMSX4 típus) jobb egyezést a megfelelő ThermoCalc előrejelzések, mint abban az esetben, a kísérleti Erbo 15 ötvözetek (kísérleti adatok: tem-edx, [32]). Az eltérés a C&solvus hőmérséklet kísérleti úton határozzuk meg-és a ThermoCalc előrejelzések a ERBO-15 ötvözetek, valamint a különbségek fázisú készítmények mért TEM és előrejelezhető ThermoCalc arra utalnak, hogy a ThermoCalc adatbázis optimalizálni kell az új Kompozíciós tartomány. A kísérleti eredmények és a termocalc előrejelzések mindkettő azt sugallják, hogy a MO vagy W szintek csökkentésenem befolyásolja jelentős hatását a C&solvus hőmérsékletére.#--&-&-

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n Ezenkívül anégy NI \\nbase-sings-ncrystal superalloys rugalmas koefficienseket jelentünk, amelyek hasznosak a stresszhőmérséklet-rendszerek mérnöki tervezéséhez, ahol \\n \\n101; A rugalmasság szabályozza a mechanikai anyag viselkedését és a termikus fáradtság terheléshez kapcsolódó hőfeszültségeket. Eredményeinknem alkalmazhatók közvetlenül a kúszás tulajdonságainak felmérésére. Azonban, c \\nsolvus tempera \\n \\n struktúrák egy intézkedés a stabilitás c \\nparticles, \\n amelyek kúszószilárdság. Eredményeink ezért közvetve kapcsolódnak a singlecrystalni \\nbase superalloys kúszási viselkedésével. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n
