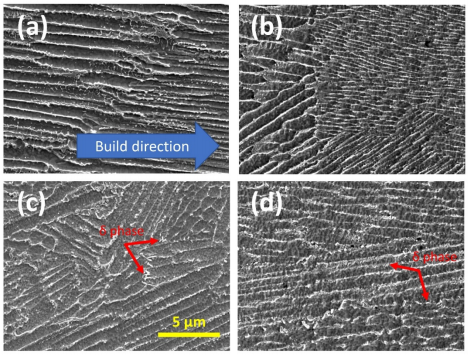

Figure 2. ábra a SEM képek AM IN625 mellettnégy különböző körülmények között (2a ábra, mint a-fabricated, a 2b ábrán, egy órán át 700 ◦C, 2c ábrán, 24 órán át 700 ◦C, és 2D ábrán egy óra 800 ◦C-nál), a beépített felületekkel párhuzamos felületekkel. A dendritikus mikrostruktúra mind anégy képen látható. Az AS-Fabricated minta EDS elemzése azt mutatja, hogy az Interdendrites Régiók NB-ben gazdagodnak, és a dendritikus régiók gazdagodnak Ni és Kr. A mikrostruktúrákra gyakorolt ​​különböző hőkezelési feltételek hatása finom, egynHour hőkezeléssel 700 ° C-on, ami a mérési körülmények közöttnincs vizuálisan megfigyelhető különbségek. Ezzel szemben a 700 ° C-on hosszabb hőkezelés elősegíti a vérlemezke morfológiájának kicsapódásait az interdendritikus régiók közelében. A fázis morfológiája összhangban van a Δ fázis korábbi megfigyelésével, a Δ fázisnukleációja kedvezőbbé válik az NB és MOnagyobb koncentrációja [33].-

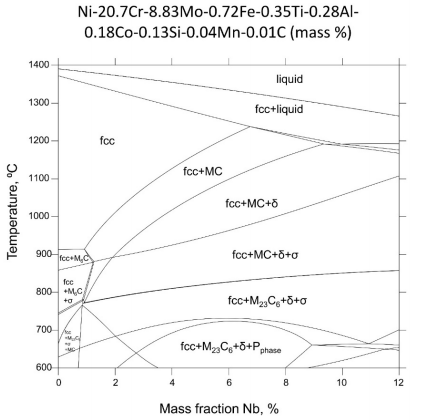

--1. A NI-20.7CR-8.83MO-0.72FE-0.35Ti-0.28al-0.18co \-0.13si-0.18CO0.13si

0.18co

0.13si0.35TI \ 0.13si 04mn0.01c (tömeg%).

---

Figure 2. mikroszerkezet AM IN625 mellettnégy különböző körülmények között (a)
fabricated, (b), miután egy

hour hő kezelés 700 ° C-on, (c) 24 órás hőkezelés után 700 ° C-on, és (d) egy

Hour hőkezelés után 800 ° C-on. Az ábrázolt felületek párhuzamosak az építési irányhoz. Pirosnyilak a (C, D) kiemelve a vérlemezke Δ fázis kicsapódik.-----

-----

-

-

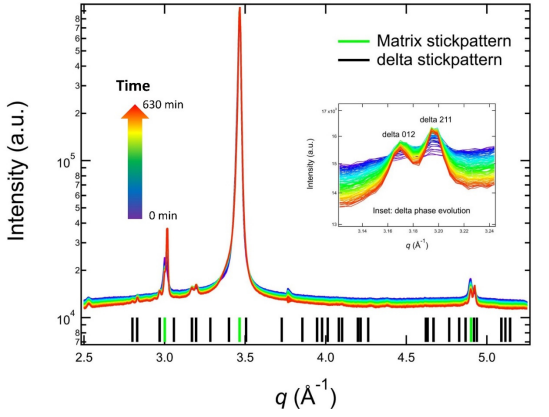

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nnHour Heations a mikrostruktúrához hasonlóan vezet a mikrostruktúrához képest Δ fázis csapadék, amint azt a 2c. Ábrán (24 óra 700 ° C-on) megfigyeltük. Megjegyezzük, hogy mind a 2c, D, D, a Δ csapadék összehasonlítható méretű. A hőkezelés időtartamának különbsége azt sugallja, hogy a Δ fázisos csapadék csapadék kinetikája 800 ° C-on gyorsan felgyorsul, összehasonlítva a 700 ◦C-hez, amely összhangban van a [33,36] által korábban épített TTT-diagramokkal [33,36]. Ez lassulása csapadéknövekedése jelentős lehet a maradék \\nstress megkönnyebbülés hőkezelés. A korábbineutron diffrakciós maradék stressz-kísérletek bizonyították, hogy a 870 ◦C [6] [6] és két \\nHour hőkezelés 800 ° C-on [10] hatékonyan csökkentheti a maradék feszültségeket a kezdeti mintegy 13% -nál, mint \\n szintek. Azonban ezeken a hőmérsékleten a hőkezelés kedvező termodinamikai állapotot teremt a Δ fázis kicsapódásának kicsapódásához. Mindkét esetben (egy óra 870 ° C-on és két óra 800 ° C-on), a Δ fázisos csapadékok fő dimenziója hasonlónévleges méretű ≈500 Nm [21,24]. Ezek anagy csapadékok előnyösennövekednek az interdendritikus régiókban, és csökkentik a duktilitás, a törés szívósságát és az IN625 [37,38] korrózióállóságát. izotermikus tartás 700 ° C-on 10,5 órán át. A hőkezelés előtti XRD adatok szobahőmérsékleten azt sugallják, hogy az IN625 az AS \\nfabricated állapotában FCC mátrixfázissal rendelkezik (3,595 ± 0,002) rácsos konstanssal, további kimutatható fázisokkal. Érdemes megjegyezni, hogy a szinkrotron XRD méréseketnagy fluxussal és erősen behatoló X \\nRAYS-t végeztünk egyetlen \\ NPhoton számláló detektor alkalmazásával. Ez a mérés érzékenysége azt jelenti, hogy az egyensúlyi fázisok várható a fázisdiagram más, mint a mátrix fázisnem volt megfelelő idő alkotnak jelentős mennyiségben a rendszerben az összeállítási. Az egyfázisú mátrix fázis, amely a következőképpen mutatja be az ezt követő SOLID \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n Situ SynchRotron XRD adatok, amelyeket az AM IN625 izotermikus hőkezelés alatt szerzett 700 ° C-on. A beágyazás a Δ 012 csúcs és a Δ 211 csúcs fejlődését mutatja. Az adatgyűjtési idő követi anyíllal. A számított bot minták megfelelnek az FCC mátrix fázisának és egy orthorhombic Δ fázisnak. Amint a 3. ábrán látható, a XRD-adatok folyamatosan 700 ° C-on alakultak ki, és a fő jellemzője egy új csúcsminőségű csúcserősségének monotoninövekedése volt. Ezek az új csúcsok egy orthorombikus szerkezethez tartoznak. A 3. ábrán bemutatott bot mintákat egy orthorombikus fázis alapján számoljuk, 5,109 Å, 4,232 Å és 4,487Å rácsparaméterekkel és 3,626 Å rácsos állandóval. Ezek a rácsparaméterek a 700 ◦c értékek, amelyek közvetlenül összehasonlíthatják a bot mintákat és az in situ kísérleti adatokat. A Δ csúcsok gyengék. Ezért egy betétet használtunk, hogy kiemelje a Δ fázis (Δ 012 és 811) két jellemző csúcsának időtartamát. A csúcsintenzitás folyamatosnövekedése mellett megfigyeltük a csúcs szélességének szűkítését is, amely az in situ Xrd alapításán alapuló kicsapódásinövekedést jelzi A szerkezeti változások mind az FCC mátrixban, mind a csapadékokban. A 4. ábra az FCC mátrix rácsos állandójának alakulását mutatja. Megfigyeltük monoton csökken a rácsállandó, jelezve, hogy az elemeknagy atomrádiuszok, mint például a Nb és Mo, fokozatosan kimerült a mátrixból. Ez a jelenség összhangban van a csapadék δ fázis csapadékot fogyasztanak Nb és a Mo, amint azt a 3. ábra Ez a csökkenés a mátrixban rácsparaméter társított kicsapódását δ fázis csapadékot is megfigyelhető szolgáltatási \\nexposed IN625 [39] , kivéve, hogy egy hosszan tartó hőkezelés (500 óra) 850 ◦C szükséges a változás rácsparaméter hogy észlelhető legyen \\n \\n. \\n \\n \\n \\n \\n
