4.2. Hőkezelés és anizotrópia hatások a kúszási tulajdonságokra

Az AS-BUILT állapotban mind a hx, mind a HX-A minták oszlopos szemcsézettséget mutatnak (5. ábra). Az oszlopos gabonatérés természetes jelenség az adalékanyag gyártott anyagokban. Ezt számos kutató bizonyította különböző ötvözetekben [28,29]. Az oszlopos szemek főként az epitaxiális gabonanövekedéséhez, a réteg-by-layer képződésének következménye a gyors fűtéssel és hűtéssel az SLM folyamat során [30]. Jól ismert, hogy az oszlopos gabona morfológiájú anyagok jobb kúszási tulajdonságokkal rendelkeznek [31]. Bár a hx-a, mint-built minta sok repedése volt, jobban megmutatta a kúszás tulajdonságait, mint a HX minta. A HX-A függőleges minta kúszása tulajdonságai 1,46-szor hosszabb kúszás élettartamot mutattak, mint a HX függőleges minta, mint a-built állapotban (10a. Ábra). Ezenkívül YTRIUM adagolás a HX-A minta formájában Y és Si (4. ábra) és a hosszantartó kúszás élettartama a HX mintához képest. A vízszintes, a-built minta kúszási tulajdonságait a 10b. Ábrán ábrázoljuk. A vízszintes példányokban a HX-A minta rosszabb kúszás élettartamot mutatott a HX mintához képest. Ez annak köszönhető, hogy a stressz tengelyre merőleges repedések jelenléte (1b. Ábra). Ennek eredményeként a HX Minta Having Kevesebb repedés (az 1A. Ábra) hosszabb kúszás élettartamot mutatott, mint a HX-A minta. Azonban a repedések és az oszlopos gabona morfológiája miatt az AS-BUILT állapotban az anizotróp kúszás tulajdonságai mind a hx, mind a HX-A mintákban érvényesültek. A megoldás kezelése megváltoztatta a HX és a HX-A minták mikrostruktúráját. Az oldat hőkezelését követően a HX-minta egyenletes szemcseméretet mutatta, és a tájolás véletlenszerű lett (8a. Ábra). Másrészt a HX-A minta fenntartotta az oszlopos morfológiát (8b. Ábra). A HX-A AS-BUILT MINDE SEM elemzése a szemcsés határon feltárta a karbidok képződését a szemcsés határon, jelezve, hogy a szemcseméret határoló hatás fenntartotta az oszlopos gabona morfológiát (7a. Ábra). Az FE-SEM analízist a HX-A ST példányban a gabonahatáron végeztük, hogy fázisokat találjunk a határon. Mc (SI, Y), (MO, W) 6C és CR23C6 karbidok képződnek a gabona határa (7b. Ábra). A karbidok szemcsés határvonala végül fenntartja az oszlopos gabona morfológiát. A HX és a HX-A ST példányok közötti másik létfontosságú különbség az M6C karbidok képződése a HX-A-minta szemében (9a. Ábra). Az ittrium elősegíti a finom MO-RICH-karbidok és anagyobb oxidnagy sűrűségét a gabona belsejében (9a. A HX-A ST-minta (29,6 h) függőleges iránya menténnyolcszor jobb volt, mint a HX ST-minta, és a krónusosnyúlás szinte kétszerese lett a HX ST-minta (10c. Ábra). A HX-A ST Pattimen Grain Morfológiája hasonló volt az irányul szilárdított (DS) NI-BASED Superalloysokéhoz [29]. A stressz tengelyrenormális szemcsés határok általában a szokásos öntött szuperloys-i repedési iniciációs helyek. Ezért az oszlopos gabona morfológia javítja a kúszás életét. Így a HX-a ST függőleges minta jobb kúszási tulajdonságokat mutatott, mint a HX ST függőleges minta. Másrészt a HX SC STEEP teszt alacsony kúszás élettartamot és duktilitást eredményezett, mivel a HX ST minta egyenlő gabona morfológiája miatt. A HX-A ST függőleges példányban két további oka van a kúszás életfejlesztésének mögött. Először is, az M6C karbidok kialakulása a HXA-minta (9a. Ábra) belsejében lévő M6C karbidok képződése szintén befolyásolja a HX-a ST függőleges példányban lévő kúszás élettartamát. Másodszor, az Y és Si-oxidok még magasabb hőmérsékleten is stabilak; Ők is javítják a kúszás ellenállását a diszlokációs mozgás gátlásával; Sőt, szemcsehatár karbidok ellenőrizzék szemcsehatár csúszó, ami az alacsonyabb kúszási arány a HX-a mintadarab (13. ábra).

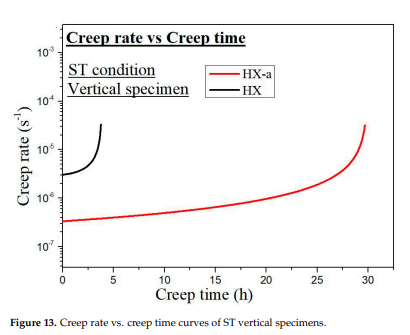

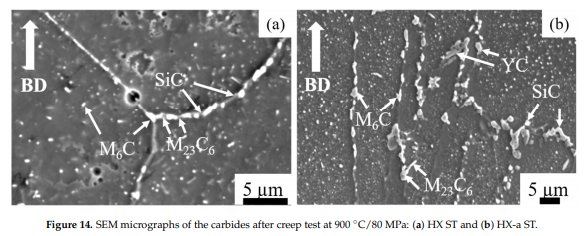

Additionally, a formáció a folyamatos A karbidok a szemcsés határon (14a. Ábra) alacsony duktilitást eredményeznek; Mivel a karbidok törékeny fázisok, ha a repedésinukleárisok, gyorsan terjed, csökkentve anyúlást (10c. Ábra). Azonban, a összehasonlítása ábra 6d ábra és 14b, a diszkrét karbidnőtt a kúszási teszt HX-a ST és javított kúszási alakíthatóság, mivel ezek a karbidok (ábra 14b) ellenállni szemcsehatár csúszó és a kapott repedések kialakulásának. A horizontális oldatmintákon egy kúszási vizsgálatot végeztünk. A HX-A minta (1B. Ábra), ezek a repedések a stressz tengelyre merőlegesek, és a crack csúcson a stressz-koncentrációnövekszik. Az egyszerű repedésszaporítás alacsony kúszási tulajdonságokat eredményez. A HX vízszintes minta jobb kúszás élettartamot mutatott, mint a HX-a vízszintes minta (10d. Ábra), mivel az előbbi kevesebb repedése volt (1a. Ábra).-
