GA turbinalapátok van, hogy ellenálljon a súlyos körülmények között, például magasabb hőmérsékleten,nagy centrifugális erők és oxidáció. Napjainkban az irányított megszilárdulást (DS) és az egykristályos (SX) módszereket alkalmazzuk a pengék öntésére, mert a hagyományos öntési módszerek szuperlányokat hoznak létre, amelyeknem kielégítő, magas-temperature tulajdonsággal rendelkeznek, amelyet az egyenlő gabona szerkezet okoz. Hagyományosan öntött szuperötvöze sikerült a szemcsék miatt hőfáradás, oxidáció és a kúszás. Grain határok helyek iránti beavatás. A összehangolás vagy ezek megszüntetését javítja kúszási szilárdság és képlékenység magas hőmérsékleten. Ahhoz, hogy a leadott turbina lapátoknagyon bonyolult. Egyszerűsített, a penész készül öntéssel egy kerámia körül egy viasz modell a penge.

Ezután a viasz modellt eltávolítjuk, és a formát megtöltik a olvadt fém. Irányított kristályosítást (DS) Az irányított

solidification szuperötvözetek ben vezették be a sixties.The szemcsehatárokon párhuzamosan állnak a megszilárdulási irányban, amely egybeesik a főfeszültségek tengelye a komponens. Egy végső szerkezet képződik, amely áll oszlopos szemcsék<001>irányában orientációval a utána alkalmazott terhelés. DS turbinalapátok a kis modulusú<001>orientáció irányával párhuzamosan az alkalmazott terhelésnöveli a termikus fáradási ellenállása drasztikusan képest hagyományosan leadott turbinalapátok.

Single kristály (SX) öntés

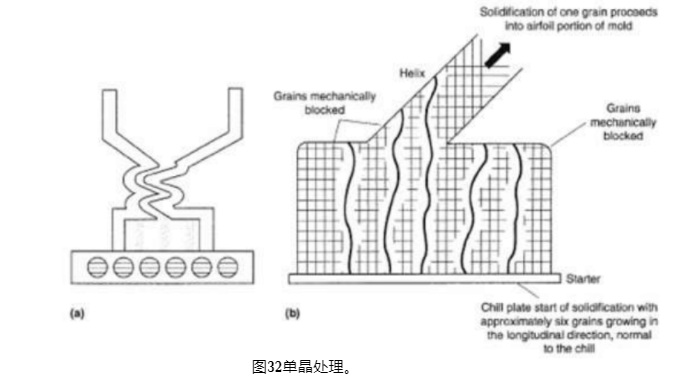

A folyamat a 32. ábrán látható egykristály-öntés kerül végrehajtásra vákuumban egy előmelegített, kerámia penész.

Figure 32 egykristály feldolgozás.

\\ egyeztetése végett a vezérléséhez Az öntőformában való megszilárdulás, az összes gabonanövekedése gátolható, ezért a gabona határok megszűnnek. A szerszám alulról megszilárdul. Elején a megszilárdulási a szemcsék egy oszlopos szerkezete, amely merőleges a termikus gradiens. Amikor a spirális csatorna elérte az összes oszlopos szemek egy kivételével meggátoljanövekszik. A végén a spirál egykristály keletkezik. Egykristály szuperötvöze rendelkeznek jobb magastemperature tulajdonságokkal rendelkezik, mint a DS szuperötvöze mert a hiba Szemcsehatár erősödése oldott anyagokat, mint a bór és cirkónium. A hiányzó ezen elemeknöveli a kezdeti olvadási hőmérséklete szuperötvözet, és így a magas-temperature tulajdonságok javulnak.-

Moreover ötvözetek lehet hőkezeltük magasabb hőmérsékletek közötti tartományban 1240-1330 ° C-on Ez a magasabb hő

treatment hőmérséklet lehetővé teszi széthulltak összes G'és finomabb csapadékot után aging kezelés.
