A gázturbina pengéknek olyan súlyos állapotoknak kell ellenállni, mint a magas hőmérséklet, magas centrifugális erők és oxidáció.Napjainkban a lapátok öntésére az irányított kristályosítás (DS) és az egykristályos (SX) módszereit használják, mivel a hagyományos öntési módszerek szuperötvözeteket hoznak létre, amelyek nem kielégítik a kiegyenlített gabonaszerkezet által okozott magas hőmérsékleti tulajdonságokat.A hagyományos kasztú szuperötvözetek a maghatároknál elbuktak a termikus kimerültség, oxidáció és csúszás miatt.A gabonahatárok a kudarc kezdetének helyei.Ezeknek a kiegyensúlyozása vagy kiküszöbölése növeli a csúszás erejét és a duktálhatóságot magas hőmérsékleten.A turbina pengék eldobása nagyon bonyolult.Egyszerűsítve, a penészt úgy készítik, hogy kerámiát öntenek a penge viaszmintájára.

Aztán a viaszmodellt eltávolítják, és a penészt megtöltik az olvadt fémmel.Az irányirány megszilárdítása (DS)

A szuperötvözetek megszilárdítását bevezették ahatvanas.a gabonahatárok a szilárdulási iránysal párhuzamosan helyezkednek el, amely egybeesik az összetevő fő terhelési tengelyével.A végső szerkezet olyan őszi szemekből áll, amelyek < 001 > irány az utólag alkalmazott terhelés irányában.DS turbina pengék alacsony modullal < 001 > az alkalmazott terhelés irányával párhuzamosan mutatott irány drasztikusan növeli a termikus kifáradási ellenállást a hagyományos öntöttturbina lapátokhoz képest.

Egykristályos (SX) öntés

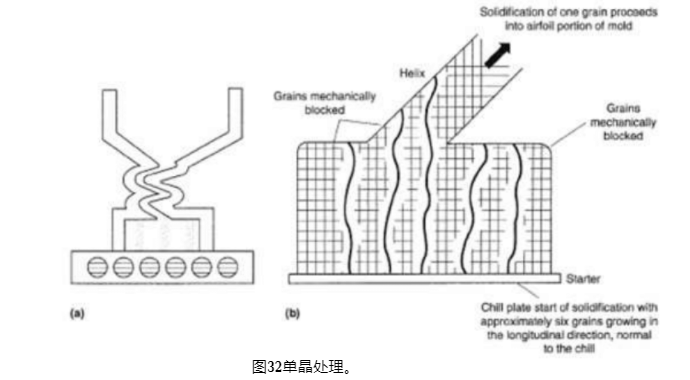

A folyamatot a 32. ábra mutatja.Az egykristályos öntést vákuumban, előmelegített kerámia formában végzik.

ábra 32-es egykristályos feldolgozás.

Az öntőforma szilárdulásának szabályozása miatt az összes szem szaporodása gátolható, és ezért a szem határait el lehet távolítani.A penészt az aljából megszilárdítják.A megszilárdítás kezdetén a szemeknek olyan őszi szerkezetük van, amely merőleges a termikus gradiensre.Ha a helikális csatorna elér, az összes őszi szem, kivéve egyet, nem nőhet.A hélix végén egyetlen kristályt állítanak elő.Az egykristályos szuperötvözetek magasabb hőmérsékletű tulajdonságokkal rendelkeznek, mint a DS szuperötvözetei, a szemcseszám megerősítésének hibája miatt, például a bór és a cirkónium.Ezeknek az elemeknek a hiánya növeli a szuperötvözet kezdeti olvadási hőmérsékletét, így a magas hőmérsékletű tulajdonságok is javulnak.

Ezen túlmenően az ötvözetek a 1240–1330°C tartományban magasabb hőmérsékleten is hőkezelhetők. Ez a magasabb hő

a kezelési hőmérséklet lehetővé teszi az összes g´ és az öregedési kezelés után finomabb csapadék képződését.
